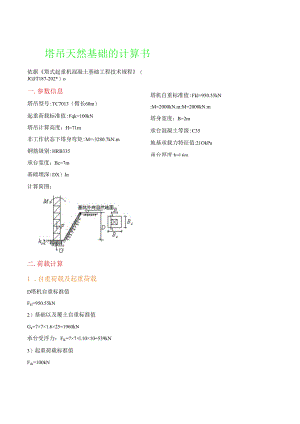

塔机自重标准值:Fkl=950.55kN:M=2000kN.m:M=2000kN.m塔身宽度：B=2m承台混凝土等级:C35地基承载力特征值:21OkPa承台厚度:h=l.6m塔吊天然基础的计算书依据塔式起重机混凝土基础工程技术规程（JGJT187-202*）o一.参数信息塔吊型号:TC7013（臂长60m）起重荷载标准值:Fqk=100kN塔吊计算高度：H=71m非工作状态下塔身弯矩:M=-3280.7kN.m钢筋级别:HRB335承台宽度：Bc=7m基础埋深:DX）In计算简图：二.荷载计算1 .自重荷载及起重荷载D塔机自重标准值Fkl=950.55kN2）基础以及覆土自重标准值Gk=7×7×1.6×25=1960kN承台受浮力：Flk=7×7×l.10×10=539kN3）起重荷载标准值Fnk=100kN2 .风荷载计算1)工作状态下塔机塔身截面对角线方向所受风荷载标准值a.塔机所受风均布线荷载标准值(Wo=0.2kNm2)=08R%w°=0.8X1.77X1.95×0.99×0.2=0.55kNm2q$k=awkafiBH/H=1.2×0.55×O.35×2=0.46kNmb.塔机所受风荷载水平合力标准值Fvk=qsk×H=O.46×71=32.61kNc.基础顶面风荷载产生的力矩标准值Msk=0.5Fvk×H=0.5×32.61×71=1157.52kN.m2)非工作状态下塔机塔身截面对角线方向所受风荷载标准值a.塔机所受风均布线荷载标准值(本地区Wo-O.45kNm2)二084"s%WO=0.8×1.84×1.95X0.99X0.45=1.28kNm20戊=&WgnBH/H=1.2×1.28×0.35×2=1.07kNmb.塔机所受风荷载水平合力标准值Fvk=qsk×H=l.07×71=76.27kNc.基础顶面风荷载产生的力矩标准值Msk=0.5Fvk×H=0.5×76.27×71=2707.42kN.m3 .塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值Mk=-3280.7+0.9×(2000÷1157.52)=-438.93kN.m非工作状态下，标准组合的倾覆力矩标准值Mk=-3280.7+2707.42=-573.28kN.m三.地基承载力计算依据塔式起重机混凝土基础工程技术规程(JGJ/T187-202*)第4.1.3条承载力计算。塔机工作状态下：当轴心荷载作用时：Pk=居+Gk)=(950.55+100+1421)(7×7)=50.44kNm2当偏心荷载作用时：1.=(4+5)/工-肠/鸣一加/叫=(950.55+100+1421)(7×7)-2×(-438.93XI.414/2)/57.17=61.30kNm2由于Pkmin2所以按下式计算Pkmax：=(线+G)4+%+M町=(950.55+100+1421)/(7×7)+2×(-438.93X1.414/2)/57.17=39.58kNm2塔机非工作状态下：当轴心荷载作用时：Pk=居+GJW=(950.55+1421)/(7×7)=59.40kNm2当偏心荷载作用时：%n=(检+3)/4-峪嘱-M叫=(950.55+1421)(7×7)-2×(-573.28X1.414/2)/57.17=62.58kNm2由于Pkmin对所以按下式计算Pkmax：=(线+q)4+M鸣+M%=(950.55+1421)(7×7)+2×(-573.28X1.414/2)/57.17=34.22kNm2四.地基基础承载力验算修正后的地基承载力特征值为:fa=210.OOkPa轴心荷载作用：由于faPk=50.44kPa,所以满足要求！偏心荷载作用：由于1.2Xfa2Pknm=39.58kPa,所以满足要求！五.承台配筋计算依据建筑地基基础设计规范GB50007-202*第8.2条。1 .抗弯计算，计算公式如下:跖卡；+仁+产-与)+()，式中a1截面IT至基底边缘的距离，取a1=2.50m；a,截面IT在基底的投影长度，取a,=2.OOmoP截面I-I处的基底反力；B一白F='B1(%工作状点下：P=(7-2.50)X(39.58-61.30)/7+61.30=47.34kNm2;M=2.502×(2×7+2)X(1.35×39.58+1.35×47.34-2×l.35×1421.0072)+(l.35×39.58-1.35×47.34)×712=287.19kN.m非工作状态下：P=(7-2.50)X(34.22-62.58)/7+62.58=44.35kNm2;M=2.502×(2×7+2)X(1.35X34.22+1.35X44.35-2×1.35×142172)+(1.35X34.22-1.35X44.35)×712=166.81kN.m2.配筋面积计算,公式如下：依据混凝土结构设计规范GB50010-202*%=T=-2ai九二1一"2Aj=YMy式中1系数，当混凝土强度不超过C50时，a1取为1.0,当混凝土强度等级为C80时,Ql取为0.94,期间按线性内插法确定；fc混凝土抗压强度设计值；h0承台的计算高度。经过计算得：as=287.19×106/(1.00×16.70×7.00×IO3X15502)=0.001=l-(l-2×0.OOl)0-5=0.001s=l-0.001/2=0.999As=287.19×106(0.999×1550X300.00)=617.93mm2六.地基变形计算规范规定：当地基主要受力层的承载力特征值(fak)不小于13OkPa或小于13OkPa但有地区经验,且黏性土的状态不低于可塑(液性指数I1.不大于0.75)、砂土的密实度不低于稍密时，可不进行塔机基础的天然地基变形验算，其他塔机基础的天然地基均应进行变形验算。塔吊计算满足要求！施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
