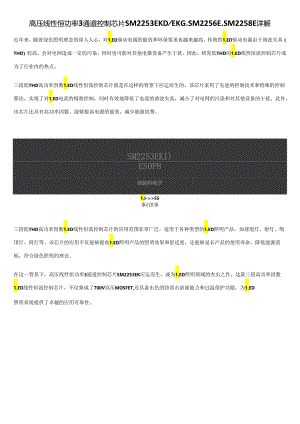

高压线性恒功率3通道控制芯片SM2253EKDEKG、SM2256E、SM2258E详解.docx

高压线性恒功率3通道控制芯片SM2253EKDEKG.SM2256E.SM2258E详解近年来，随着绿色照明理念的深入人心，对1.ED驱动电源的能效和环保要求也越来越高。传统的1.ED驱动电源由于谐波失真（THD）较高，会对电网造成一定的污染，同时也可能对其他电器设备产生干扰。因此，研发低THD的1.ED线性恒流控制芯片成为了行业内的热点。三段低THD高功率因数1.ED线性恒流控制芯片就是在这样的背景下应运而生的。该芯片采用了先进的控制技术和特殊的控制算法，实现了对1.ED电流的精准控制，同时有效地降低了电流的谐波失真，减小了对电网的污染和对其他设备的干扰。此外，该芯片还具有高功率因数，能够提高电源的能效，减少能源浪费。SM2253EKI)ES0P8铳铭科电子1.I->>55事£孩事三段低THD高功率因数1.ED线性恒流控制芯片的应用范围非常广泛，适用于各种类型的1.ED照明产品，如球泡灯、射灯、吸顶灯、筒灯等。该芯片的应用不仅能够提高1.ED照明产品的照明效果和舒适度，还能够延长产品的使用寿命，降低能源消耗，符合绿色照明的理念。在这一背景下，高压线性恒功率3通道控制芯片SM2253EK应运而生，成为1.ED照明领域的杰出之作。这款三段高功率因数1.ED线性恒流控制芯片，不仅集成了700V高压MOSFET,还具备出色的防雷击浪涌能力和过温保护功能，为1.ED照明系统提供了卓越的应用可靠性。BOM单位号参数位号孥数FR1.FR210R/1W绕线电阻D1.D2EUDB1MB6SC110nF1KVRV1贴片10D471UkU2.U3SM2253EKRkR2、R36.8R)8051.ED1-1.ED3618V60mAR4、R5、R6510K/1206技术支持13332913059首先，SM2253EK的高压MoSFET设计使得它在无外围保护器件的情况下，能够轻松通过60OV雷击浪涌测试。这一特性确保了1.ED照明系统在恶劣环境下也能稳定运行，有效延长了系统的使用寿命。其次，SM2253EK内置的过温保护功能，能够在芯片温度过高时自动降低输出电流，从而防止系统因过热而损坏。这一功能不仅提升了系统的安全性，还降低了维护成本。此外，SM2253EK还具备输入线电压补偿功能。当输入线电压过高时，芯片会根据外置的补偿电阻减小输出电流，确保输入功率基本不随线电压变化。这一特性使得1.ED照明系统在各种电压波动下都能保持稳定的性能。SM2253EK典型应用值得一提的是，SM2253EK在内部优化了打线设计，使得多芯片并联时走线更为方便，节省了跳线电阻的使用。这一创新设计不仅简化了系统结构，还降低了方案成本。在扩展应用方面，SM2253EK完全满足分次谐波要求，为1.ED照明系统在更广泛的应用领域提供了可能。无论是1.ED照明还是建筑亮化工程，SM2253EK都能以其卓越的性能和简洁的系统结构，为用户带来卓越的照明体验。综上所述，高压线性恒功率3通道控制芯片SM2253EK凭借其防雷击浪涌、过温保护、输入线电压补偿等多项先进功能，以及简洁的系统结构和低廉的方案成本，成为了1.ED照明领域的杰出之作。在未来的1.ED照明市场中，SM2253EK必将继续发挥其重要作用，推动1.ED照明技术的持续进步。
