高压2通道PWM转模拟协议调光芯片SM2612EN、SM2289EM.docx

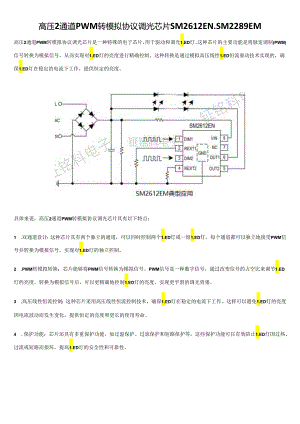

高压2通道PWM转模拟协议调光芯片SM2612EN.SM2289EM高压2通道PWM转模拟协议调光芯片是一种特殊的电子芯片，用于驱动和调光1.ED灯。这种芯片的主要功能是将脉宽调制(PWM)信号转换为模拟信号，从而实现对1.ED灯的亮度进行精确控制。这种转换是通过模拟高压线性1.ED恒流驱动技术实现的，确保1.ED灯在稳定的电流下工作，提供恒定的亮度。具体来说，高压2通道PWM转模拟协议调光芯片具有以下特点：1 .双通道设计：这种芯片具有两个独立的通道，可以同时控制两个1.ED灯或一组1.ED灯。每个通道都可以独立地接受PWM信号并转换为模拟信号，实现对1.ED灯的独立控制。2 .PWM转模拟转换：芯片能够将PWM信号转换为模拟信号。PWM信号是一种数字信号，通过改变信号的占空比来调节1.ED灯的亮度。转换为模拟信号后，可以更精确地控制1.ED灯的亮度，实现更平滑的调光效果。3 .高压线性恒流控制：这种芯片采用高压线性恒流控制技术，确保1.ED灯在稳定的电流下工作。这样可以避免1.ED灯的亮度因电流波动而发生变化，提供恒定的亮度和更长的使用寿命。4 .保护功能：芯片还具有多重保护功能，如过温保护、过流保护和短路保护等。这些保护功能可以有效防止1.ED灯因过热、过流或短路而损坏，提高1.ED灯的安全性和可靠性。方案一SM2612EN智能冷暖双色单芯片典型应用VF=3.2V,84VF=18V15单组1.EDVF总值250VdC-270VdCzWVSM2612ENDM，VINREXTf；MCW厂M，REXT2OUT2XZMCU+RF或WiFiRemotControlmoduleSM2612EN是一款双通道可调光1.ED线性恒流控制芯片，专为现代照明系统设计。这款芯片采用了先进的恒流设定和控制技术，保证了1.ED灯的稳定性和可靠性。其特点在于，输出电流可以通过外接的ReXt电阻进行精确设置，并且这一输出电流不会因芯片OUT端口电压的变化而波动，从而保证了1.ED灯的稳定亮度。值得一提的是，SM2612EN芯片还具备PWM调光功能。通过DlM端口，用户可以轻松实现1.ED灯的亮度调节。OUT端口输出的电流为模拟量，使得调光过程无频闪，提供了极佳的调光体验。此外，该芯片还具有良好的调光精度，能够满足用户对1.ED灯亮度的精细控制需求。方案二SM2612EN智能冷暖双色多芯片并联典型应用MCU*RF或WiFiVF=18V*151.EDfUDa冷白暖白自口W7Sg:,mjjd÷X单组1.EDVF总值250VdC-270VdC冷白喂口RemotControlmodule在系统结构方面，1.ED驱动芯片SM2612EN芯片具有简洁易用的特点。外围元件极少，使得整体方案的成本得以降低。此外，该芯片还具备较高的集成度，进一步简化了照明系统的设计过程。总之，高压2通道PWM转模拟协议调光芯片SM2612EN是一款性能优异、易于使用且成本效益高的1.ED线性恒流控制芯片。它适用于各种现代照明系统，为用户提供了稳定、可靠的1.ED灯光解决方案。
