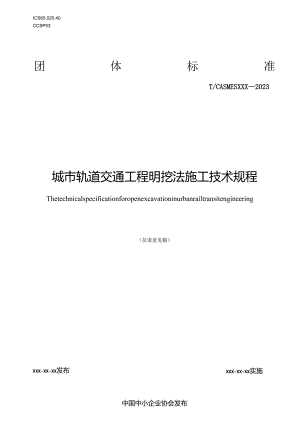

ICS65.020.40CCSP53团体标准T/CASMESXXX2023城市轨道交通工程明挖法施工技术规程Thetechnicalspecificationforopenexcavationinurbanrailtransitengineering（征求意见稿）XXX-XX-XX实施XXX-XX-XX发布中国中小企业协会发布城市轨道交通工程明挖法施工技术规程1范围本文件规定了城市轨道交通工程明挖法施工的基本要求、施工测量、地下水控制、围护结构、土方开挖与回填、支撑结构施工的技术要求。本文件适用于明挖法施工的城市轨道交通工程。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50010混凝土结构设计规范GB50204混凝土结构工程施工质量验收规范GB50205钢结构工程施工质量验收标准GB/T50308城市轨道交通工程测量规范JGJ18钢筋焊接及验收规程JGJ81建筑钢结构焊接技术规程JGJ94建筑桩基技术规范JGJ107钢筋机械连接技术规程3术语和定义下列术语和定义适用于本文件。3. 1明挖法cutandcovermethod/opencutmethod在地面挖开的基坑中修筑地下结构的施工方法。3.2基坑excavations为进行建（构）筑物地下部分的施工由地面向下开挖出的空间。3.3截水帷幕curtainforcuttingoffdrains用以阻隔或减少地下水通过基坑侧壁与坑底流入基坑和防止基坑外地下水位下降的幕墙状竖向截水体。3.4集水明排openpumping用排水沟、集水井、泄水管、输水管等组成的排水系统将地表水、渗漏水排泄至基坑外的方法。3.5支护2吉构supportingstructure/retainingstructure基坑工程中的围护墙、支撑（或土层锚杆）、围楝、防渗帷幕等结构体系的总称。根据使用环境不同，也称围护结构。3.6立柱uprightpost在大截面明挖基坑中，用于支撑大跨度支撑体系的柱子，可采用钢格构、钢管、型钢或钢管混凝土等形式。4基本要求4.1.1 明挖法施工应综合考虑地质条件、周边环境、施工季节、地下主体和支护结构形式等因素，因地制宜、优化设计、精心施工、严格监控。4.1.2 工程采用的原材料、半成品、成品及预制品等，其品种、规格、质量、性能应符合设计文件要求和国家现行的有关技术标准的规定；进场时，应有产品质量合格证书、说明书、性能检测报告等，否则不得进行进场报验及使用。4.1.3 采用和推广经鉴定并批准的新技术、新工艺、新材料、新设备和新产品时，使用前，应制定相应的施工方案、技术标准，并进行应用审批，如必要还需经过专家论证后方可应用。4.1.4 进场的材料应按规定进行复检，复检的材料和设备其各项指标应符合设计文件要求及本规程的规定。4.1.5 工程开工前，应编制施工组织设计及专项施工方案，按规定审批后组织实施。4.1.6 应严格测量管理，严格控制建筑施工、设备基础、预埋件安装等偏差，严禁侵入限界。4.1.7 土建结构施工时，应为设备安装预留的孔洞、预埋件、设施等，并应符合设计要求。5施工测量5.1.1 明挖法施工测量作业内容包括平面及高程控制（网）点复核、基坑围护结构放样测量、基坑开挖测量、结构施工测量和竣工测量等。5.1.2 明挖施工测量除应符合本规定外，还应符合现行国家标准城市轨道交通工程测量规范GB/T50308等相关标准的规定。5.1.3 施工过程中测量应包括施工测量和第三方测量。施工测量单位应结合工程特点、施工工法、施工工艺编制施工测量方案，经审核备案。5.1.4 施工期间应对地面和地下各等级测量控制点进行标识和保护，对于破坏的测量控制点应及时恢复，加密控制点应埋设标志并妥善保管。5.1.5 施工单位接桩后应对平面和高程控制(网)点进行复核，复核工作应符合原网网形及精度要求，复核结果应满足精度与限差要求后方可作为已知点用于施工测量。5.1.6施工加密平面控制网测量主要技术要求应符合表I的规定。表1加密平面控制网测量主要技术要求闭合环或附合导平均边长每边测距中误测角中误差方位角闭合差全长相对闭合相邻点相对点位线总长度(km)(m)差(Inm)()()差中误差(mm)34350±3±2.5±561/35000÷85.1.7施工加密高程网测量主要技术要求应符合表2的规定。表2加密高程网测量主要技术要求每千米高差中数中误差(nun)闭合环线或附合水准线路最大长度(km)水准仪等级水准尺观测次数往返测较差、附合线路或环线闭合差(mm)偶然中误差全中误差RK与已知点联测附合路线或环线±2±424DSt钿瓦尺或条码尺往返测各一次往返测各一次±8Z注：1.为往返测段、附合或环线的路线长(以km计)。5.1.8 施工过程中各关键工序、主体结构施工和重要设备安装工作应在测量放线经过复测合格后方可进行下一道工序施工。5.1.9 施工测量结果应分级进行复核，复核内容应包括原始测量数据符合性、起算控制数据成果使用正确性、测量成果计算正确性以及满足精度要求等。5.1.10 施工测量使用的仪器应满足以下要求：a)仪器试用期间应根据国家现行标准进行检验校正，作业前应对仪器和工具进行检查，作业中仪器状态应满足作业要求；b)控制测量、贯通测量使用全站仪的测角精度不应低于1，测距精度不应低于1+1Xl(TX%m；水准仪的精度不应低于InIm/km；c)其他施工测量使用全站仪的测角精度不宜低于2,测距精度不宜低于2+2XlO'X为m,经纬仪精度不宜低于J2,水准仪精度不宜低于DS3等级。6地下水控制6.1 一般规定6.1.1 地下水控制应满足下列要求：a）基坑支护、土方开挖、地下结构的正常施工；b）基坑或地下工程本体及周边环境不受损害；c）符合地下水资源保护法规规定；d）地下水控制工程应进行专项设计，并应编制专项施工方案和应急预案。6.1.2 地下水控制方法主要选择帷幕截水方法、集水明排方法和帷幕截水与集水明排结合方法，地下水控制应优先选择帷幕截水方法。6.1.3 选择地下水控制方法应考虑下列因素：a）工程地质与水文地质条件；b）基坑开挖深度及围（支）护方案；c）基坑施工影响范围周边环境条件；d）施工现场条件；e）市政排水条件。6.1.4 当基坑底面以下存在承压水含水层，且承压水头高于坑底，应进行坑底抗突涌验算。当不满足坑底抗突涌稳定性要求时，应采取封底或减压等措施。6.1.5 地下水控制设计应与基坑开挖支护设计相结合，采用信息化施工，定期监测，必要时根据监测结果调整施工方案。6.2 集水明排6.2.1采用明沟排水时，沟底应采取防渗措施；采用盲沟排水时，盲沟内宜采用集配碎石填充或设置排水管；防止排水过程带走含水层中的细颗粒土，且盲沟的填充料及其密实度应满足主体结构施工要求。6.2.2排水沟和集水井可按下列规定布置：a）排水沟和集水井宜布置在拟建建筑基础边净距0.4m以外；b）排水沟底宽宜为0.3m0.6m,深度宜比挖土地面底0.50m以上，沟底应有一定坡度，坡度宜为l%o5%o;c）在基坑四角或每隔30m40m应设一个0.6m×0.6m0.8m×0.8m集水井；d）集水井底面应比沟底面低0.5mlm°6.2.3集水井宜设置碎石滤水层，采用过滤型井管、泵头包滤网等防护措施。6.2.4当基坑侧壁出现分层渗水时，可按不同高程设置导水管、导水沟等构成明排系统，导水管长5cm10cm,其中滤管部分孔隙率210%,缠尼龙纱网2层。当基坑侧壁渗水量较大或不能分层明排时，宜采用导水降水方法。6.2.5排水沟与集水井应随土方开挖逐层设置，集水井中的水应及时排出，排出的水不应回流。6.2.6基坑施工前应进行地表水流规划设计，在基坑周边采取截水、封堵、导流等措施避免地表6.2.7基坑排水设施与市政管网接口间应设置沉淀池。排水沟、集水井、沉淀池应定期清理淤积物保持排水通畅。6.3截水施工6.3.1地下水控制应优先采用截水帷幕方法。6.3.2截水帷幕方法可按表3进行分类。表3截水帷幕方法分类分类方式帷幕方法按布置方式悬挂式竖向截水帷幕、落底式竖向截水帷幕、水平向截水帷幕按结构形式独立式截水帷幕、嵌入式截水帷幕、支护结构自抗渗式截水帷幕按施工方法高压喷射注浆截水帷幕、压力注浆截水帷幕、水泥土搅拌桩截水帷幕、长螺旋高压喷搅桩截水帷幕、地下连续墙或咬合式排桩截水帷幕、钢板桩截水帷幕、沉箱、超高压旋喷、SMW搅拌桩（明确）6.3.3截水帷幕应符合下列规定:a）截水帷幕设计应与支护结构选型设计相结合；b）应满足开挖面和基底渗流稳定性要求；c）截水帷幕应满足自防渗要求，渗透系数不宜大于1.OXlO%m/s；d）不得导致区域内地下水渗流场的长期改变。6.3.4截水帷幕设计应根据场地周边的工程地质、水文地质特征分析地下水渗流场结合基坑支护选型进行，正式施工前应在现场进行工艺性试验。6.3.5当坑底之下存在承压水含水层，且承压水头高于坑底时，应评价承压水作用下坑底发生突涌的风险。当不满足基坑底抗突涌稳定性要求时，应在基坑内或外布设降压井，控制承压含水层的减压水头，按需减压，因降水减压引起的坑外地面沉降不得超过环境控制要求的地面变形允许值。6. 3.6高压喷射注浆法帷幕施工应符合下列规定：a）高压喷射注浆应按设计的有效半径和土的类别确定喷射方式、喷射压力、注浆流量、提升速度、旋转速度等工艺参数。对硬塑状态的粘性土、密实的砂土和碎石土宜采用较小的提升速度和较大的喷射压力；b）应采用隔孔作业的施工顺序，相邻孔喷射注浆的间隔时间不宜小于24h；c）高压喷射注浆时应由下而上均匀喷射，停止喷射的位置宜高于帷幕设计顶面1m；d）当高压喷射注浆因故中途停喷后，继续注浆时应与停喷前的注浆体搭接，其搭接长度不应小于0.5mo7围护结构6.1 一般规定6.1.1 基坑围（支）护结构应根据工程地质、水文地质、基坑深度、施工季节、工期和现场环境等情况进行施工设计，选择安全、可靠的支撑与支护方式，确定支撑与支护结构的布置、截面尺寸、规定技术、安全措施与工程环境监测等。6.1.2 基坑围（支）护用施工机械坐落的地基应坚实，必要时应进行碾压、夯实，满足施工机械作业要求。6.1.3 桩间喷射混凝土、注浆采用厂拌料。6.2 土钉墙支护7. 2.1土钉墙支护施工前，应完成基坑开挖线、轴线定位点、水准基点、监测点的布设。7. 2.2土钉墙支护施工与基坑开挖的配合应符合下列规定：a）按土钉层高，分层开挖，每层开挖至土钉下方便于施作土钉的位置；b）开挖后应及时封闭临空面，应在24小时内完成土钉安设和喷射混凝土面层；在淤泥质地层中开挖时，应在12小时内完成土钉安设和喷射混凝土面层；c）上一层土钉完成注浆48小时后，且喷射混凝土面层达到设计文件规定强度的70%,方可开挖下层土方；d）施工期间坡顶应严格按照设计要求控制施工荷载。7. 2.3土钉布置应符合设计文件要求，设计文件无要求时应符合下列规定：a）最上层土钉覆土厚度不应小于3m；b）上下两层土钉间距宜为lm
