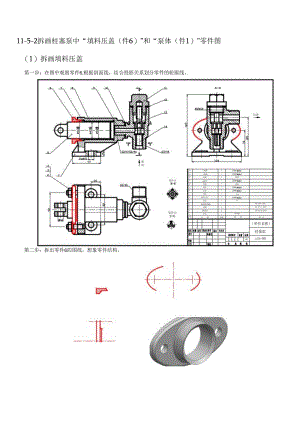

11-5-2拆画柱塞泵中“填料压盖（件6）”和“泵体（件1）”零件图（1）拆画填料压盖第一步：在图中观察零件6,根据剖面线，结合投影关系划分零件的轮廓线。第二步：拆出零件6的图线，想象零件结构。第三步：重新选择表达方案，并补画完整视图第四步：抄注装配图中给出的尺寸第五步：补充标注其他尺寸技术耍求1.不允许有铸造缺陷。2.未注铸造福角R2-R5。3.锐边倒钝。HT200ZS8-06(2)拆画泵体第一步:第二步:在图中观察零件1,根据剖面线，结合投影关系划分零件的轮廓线。第三步：补画完整视图1.此时左视图与装配图中的A-A图方向不同。2.考虑图纸大小，俯视图仅画一半。第四步：标注尺寸及技术要求（红色尺寸是从装配图中抄注的尺寸，黑色尺寸比例推算并取整处理）主视图:12800.02AA8工OS08H91.077左视图:128gOOZ俯视图:HsiqiwiQ技术要求1 .铸件不允许有任何铸造缺陷。2 .未注铸造圆角R3。3 .未注倒角2x45°°4 .锐边倒钝。%小&MM)HT150台职院机电工程系林兄膜抠更蚊储签名年月日耕设计标M阶战记出制zsb-01I11:1螂工艺共张豺条第五步：填写标题栏，完成零件图。/0o.O2aHgc1.J2-015-AI77技术要求1.饴件不允许有任何铸造缺陷.2.未注铸造圆角R3,3.未注倒角1x45°.4.蜕边倒tySIZ5%/SSTSMM)zsb-O1
