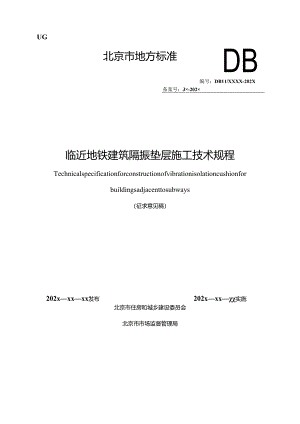

UG北京市地方标准DB编号：DB11/XXXX-202X备案号：J×-202×临近地铁建筑隔振垫层施工技术规程Technicalspecificationforconstructionofvibrationisolationcushionforbuildingsadjacenttosubways（征求意见稿）202xxxxx发布202xxx实施北京市住房和城乡建设委员会北京市市场监督管理局1总则12术语23材料33.1 隔振垫33.2 辅助材料33.3 进场检验33.4 试验方法43.5 储存和运输44隔振垫施工54.1 一般规定54.2 隔振垫铺设54.3 特殊部位施工54.4 隔振垫保护层施工65质量验收75.1 一般规定75.2 主控项目75.3 一般项目7引用标准名录9本规程用词说明10条文说明11Contents1 GeneralProvisions12 TermsandDefinitions23 Material33.1 Vibrationisolationmat33.2 Auxiliarymaterials33. 3Siteinspection34. 4Testmethods45. 5Storageandtransportation54Construction64. 1Generalrequirements64. 2Constructionofvibrationisolationmat64. 3Constructionofspecialparts76. 4Constructionofvibrationisolationmatprotectivelayer75QualityAcceptance85. 1Generalrequirements85. 2Mainitems87. 3Generalitems81.istofQuotedStandards10ExplanationofWordinginThisSpecification11Addition:ExplanationofProvisions12.o.为规范临近地铁新建建筑隔振垫层的施工及验收，确保工程质量,做到安全适用、技术先进、经济合理，制定本规程。1.0.2本规程适用于临近地铁新建建筑隔振垫层的施工及验收，不适用于桩基础或其他影响隔振垫连续铺设的基础形式。1.0.3临近地铁新建建筑隔振垫层的施工及验收，除应符合本规程外，尚应符合国家和北京市现行标准的有关规定。2.0.1隔振垫Vibrationisolationmat由聚氨酯或橡胶等弹性材料制成，起隔离振动作用的垫形材料。2.0.2隔振垫层vibrationisolationcushion由基础底部隔振垫和地下外墙外侧隔振垫组成整体隔离振动的垫层。2.0.3静态地基模量staticbeddingmodulus单位面积静态荷载和位移的比值。2.0.4动态地基模量dynamicbeddingmodulus在一定的加载频率下，单位面积动态荷载和位移的比值。2.0.5压缩永久变形compressionset试样在规定时间、规定温度下压缩后，经过规定恢复时间，试样的初始厚度与最终厚度的差异。3材料3.1 隔振垫3.1.1 隔振垫应选用聚氨酯或橡胶材质的微孔垫型材料。3.1.2 隔振垫表面应有产品名称、类别、制造厂名或商标等产品标识。3.1.3 隔振垫外观表面应光滑平整、修边整齐，无开裂和分层现象，无因杂质、气泡等引起的缺胶现象，颜色应均匀且无明显色差。3.1.4 隔振垫尺寸公差应符合设计要求，设计无要求时应按现行国家标准橡胶制品的公差第一部分：尺寸公差GB/T3672.1中M3级执行。3.1.5 隔振垫的材料性能应符合表3.1.5规定。表3.1.5隔振垫的材料性能序号项目技术要求1拉伸强度20.35MPa2拉断伸长率2200%3压缩永久变形5%4静态地基模量设计值±10%5动态地基模量设计值±10%6耐水性体积变化率5%7疲劳试验厚度变化率5%静态模量变化率10%3.2 辅助材料3.2.1 隔振垫施工辅助材料应包括胶粘剂、防水胶带、聚乙烯膜等。3.2.2 胶粘剂应与防水材料、隔振垫相关构造层材料相容，且不应对隔振垫有腐蚀。3.2.3 防水胶带宽度不应小于4511mo3.2.4 聚乙烯膜厚度不应小于0.08mm。3.3 进场检验3.3.1 隔振垫进场时应按规定进行复试。3.3.2 同一配方、相同工艺条件下连续生产的同一规格的应以每500Onf隔振垫为一批，不足500011r时应按一批计。333进场检验项目和抽样方案应符合表3.3.3的规定。表3.3.3进场检验项目和抽样方案序号检验项目抽样方案1外观质量每5000户检验一次2尺寸3静态地基模量在第1项、第2项检查合格的样品中随机抽取一件4动态地基模量5压缩永久变形3.3.4 判定规则：当外观质量和尺寸公差有一项不符合要求时，则应对产品逐件检验，剔除不合格产品后，应判定该批次产品为合格；当其他检验项中有一项不符合要求时，应对隔振垫双倍抽样复检，仍有不合格，则应判定本批次产品为不合格。3.4 试验方法3.4.1 隔振垫尺寸测量应采用量具测量,厚度量具应精确到0.02mm,长度与宽度量具应精确到ImmO3.4.2 隔振垫外观质量应采用目测及量具检查。3.4.3 压缩永久变形试验应按现行国家标准高聚物多孔弹性材料压缩永久变形的测定GB/T10653的规定进行测定。3.4.4 静态地基模量、动态地基模量试验应按现行国家标准轨道交通用道床隔振垫GB/T39705的规定进行测定。3.5 储存和运输3.5.1 隔振垫应包装牢固，在运输过程中不应与油类、有机溶剂等化学药品接触，并应防止暴晒。3.5.2 隔振垫进场后应按不同规格、型号分类码放，并做好相关标识和记录。3.5.3 隔振垫进场后宜在棚（库）内存放，应通风、防潮，不应淋水或被水浸泡。3.5.4 隔振垫的储存和运输应充分考虑防火要求，存放场地应便于运输和装卸，远离火源、热源、电源及产生火花的条件，并具有良好的通风条件，露天存放时宜采用防火布覆盖。4隔振垫施工4.1 一般规定4.1.1 隔振垫选用型号、使用部位应符合专项设计要求。4.1.2 施工前应深化排版、编制专项施工方案，应对施工人员进行技术交底。4.1.3 当风力大于5级、雨雪天或场地有积水时，不应进行隔振垫施工。4.1.4 当隔振垫采用胶粘剂时，施工时环境温度应符合材料使用说明书要求。4.1.5 隔振垫施工时现场应配置灭火器材，不得与明火接触。4.1.6 隔振垫吊装、运输过程中应采取保护措施，避免破损。4.2 隔振垫铺设4.2.1 隔振垫施工工艺流程应按基层处理、测量放线、隔振垫铺设的顺序进行。4.2.2 基层应符合下列规定：1当基层为防水保护层时，表面应抹平，阴阳角处应顺直。2当基层为结构层时，应将结构表面的油污、浮浆清除，孔洞、缝隙应堵塞抹平，且应无尖锐凸起。3当基层为防水层时，应将防水层表面油污、浮浆等清除。4.2.3 测量放线应根据专项设计图纸要求，对不同类型隔振垫的铺设范围按照施工区域进行，应分别弹出区域分界线和区域内的分格控制线。4.2.4 隔振垫铺设应符合下列规定：1隔振垫施工前，基层应平整、清洁无杂物。2当立面铺设隔振垫时，应粘贴牢固。3当地下外墙采用热熔法施工防水层时，隔振垫应设在防水层外侧。当地下外墙采用冷粘法施工防水层时，隔振垫可设在防水层外侧，也可设在防水层内侧。4隔振垫铺设时，不应将不同力学性能、不同厚度的隔振垫相互替换。5隔振垫需裁切时，边缘应整齐。6相邻隔振垫之间的缝隙不应大于5mm,施工过程中应避免杂物掉落隔振垫拼缝内。7隔振垫之间的拼缝应采用防水胶带密封，单侧粘贴宽度不应小于20mm。胶带粘贴前应将隔振垫表面清洁干净，应无浮土、杂物。8当采用多层隔振垫铺设时，上下层隔振垫应错缝不小于20Omnl铺设，层与层之间应采用胶粘剂固定。4.3 特殊部位施工4.3.1 基础底板不等高处隔振垫施工应符合下列规定：1下凹处侧壁应使用胶粘剂粘贴铺设。2坑壁阳角处隔振垫搭接应严密，不得有突出或缺失部分。3当遇到塔吊预埋节等设施设备贯穿基础底板时，隔振垫应铺设到设施设备的底部。4.3.2 伸出地下外墙的管道50Omm范围内应采用隔振垫包裹密实，并应采用防水胶带粘贴牢固。4.3.3 立面铺设的隔振垫收头处应封闭严密。4.4 隔振垫保护层施工4.4.1 平面隔振垫施工完成后，应在隔振垫表面铺设一层厚度不小于0.08mm的聚乙烯膜，与隔振垫紧密贴合。聚乙烯膜应完整无破损，搭接宽度不得小于200mm。4.4.2 聚乙烯膜施工完成后，浇筑混凝土保护层，保护层厚度不宜小于50mm,混凝土强度等级不宜小于C20。4.4.3 地下外墙外侧隔振垫铺贴在防水层内侧时，应及时进行防水层及防水保护层施工。4.4.4 地下外墙外侧隔振垫铺贴在防水层外侧时，隔振垫施工完成后应满贴聚乙烯膜，并应及时进行隔振垫保护层施工。4.4.5 当回填材料采用灰土、素土、级配砂石等时，地下外墙外侧隔振垫保护层应采用砌块等硬质材料。4.4.6 当隔振垫保护层无法及时施工时，已施工完成隔振垫层应采取有效防护措施。5质量验收5.1 一般规定5.1.1 基层、隔振垫层、隔振垫保护层、细部节点应进行隐蔽工程验收并应留存记录。5.1.2 当下道工序施工时，应对已完成隔振垫层施工的部分采取必要的保护措施。5.1.3 同一类型隔振垫施工时，应按隔振垫铺设面积100O11T划分为一个检验批，不足1000为一个检验批。5.1.4 隔振垫层施工质量验收应提供下列资料：1隔振垫层施工设计图、设计变更及工程洽商记录；2所使用的材料产品说明书、合格证、出厂检验报告、型式检验报告和现场抽样复试报告等;3质量检查验收记录。5.2 主控项目5.2.1 隔振垫材料应符合设计和本规程第3.3.3条的要求，复试结果应合格。检查数量：同一厂家、同一品种、同一规格、同一批号确定检验批，按检验批抽查，每批不少于1次。检验方法：检查出厂合格证、质量检验报告、复试报告。5.2.2 隔振垫层施工所用辅助材料应符合本规程第3.2节的要求。检查数量：全数检查。检验方法：检查产品合格证。5.2.3 隔振垫层不同性能材料铺设范围应准确，超出范围不应超过5011m°检查数量：全数检查。检验方法：观察检查和尺量检查。5.2.4 隔振垫保护层所用材料的质量及厚度等应符合设计要求。检查数量：全数检查。检验方法：检查出厂合格证、质量检验报告、施工记录。5.3 一般项目5.3.1 隔振垫层安装基层面应坚实平整且无尖锐凸起、无积水，不应有疏松、起砂现象。检查数量：全数检查。检验方法：观察检查。5.3.2 隔振垫层安装基层表面应平整，平整度不应大于5mm。检查数量：全数检查。检验方法：观察检查，2m靠尺和楔形塞尺检查。5.3.3 隔振垫层安装基层阴阳角的处理方式应符合专项施工方案的要求。检查
