ZZ10800-18-38D淮南支撑掩护式支架使用维护说明.docx

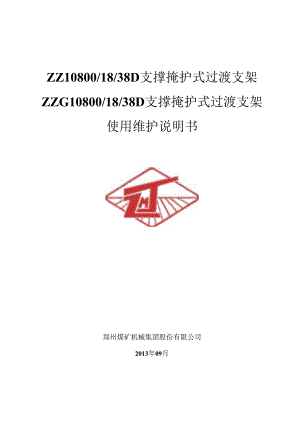

ZZ10800/18/38D支撑掩护式过渡支架ZZG10800/18/38D支撑掩护式过渡支架使用维护说明书郑州煤矿机械集团股份有限公司2013年09月目录前言1第一章综合安全指南3第一节提高操作人员及其他有关人员的安全意识3第二节个人安全指南.3第三节检修安全指南4第四节操作安全指南6第五节拆装安全指南.9第六节运输安全指南10第二章储存、运输、安装及试运转12第一节储存.12第二节支架地面运输13第三节下井前地面联调试运转.14第四节井下运输及安装.16第三章操作19第一节支护方式19第二节操作方式19第三节操作步骤.19第四节对支架操作维护的要求.21第四章液压系统24第一节液压系统的组成24第二节液压系统中主要液压部件的功能与原理.25第三节液压介质乳化液32第五章基本液压支架主要技术特征34第一节支架主要技术参数.34第二节液压支架适应条件及配套设备35支撑掩护式过渡液压支架36第一节过渡支架主要技术参数.36第二节过渡支架主要结构.37第三节液压支、架的主要结构件.38第八章液压支架常见故障与排除41刖百本使用维护说明书，是一份如何正确使用液压支架的综合性资料。其主要目的是将该产品的主要性能、技术参数、架型、结构及如何正确使用、维护、运输、储存较为系统详细的叙述给直接或间接使用该液压支架的有关人员；该说明书是一份正确使用液压支架的重要指南，也是正确使用液压支架的培训教程。请该产品有关的工作人员务必认真阅读，严格遵守各章节中的操作规程，特别是与安全有关的内容。在遵守该使用维护说明书规章的同时、也要遵守国家及各矿自己所制定的各种规章制度。若有因违犯说明书中的操作规程而造成的所有后果，厂家概不负责。请确定所使用的液压支架的型号与下列型号说明相一致。支架型号说明：ZZ10800/18/38D液压支架最大高度dm液压支架最小高度dm液压支架工作阻力kN支撑掩护式液压支架该套支架是为顾桥矿设计的ZZ10800/18/38D型支撑掩护式液压支架（生产图号分别为Z083）,再此强烈的要求意识到乳化液是液压支架正常使用的重要介质，与水质不匹配的的乳化液和浓度不合适的乳化液会严重损坏支架的液压元件。请确认液压支架在任何时候（包括存放、地面联调、井下使用）系统内的液体保持清洁，选用的乳化液必须适合您所使用的水质，并经常检测乳化液浓度，保持正确的配比浓度对于发挥乳化液的最佳性能非常重要。推荐使用便携式折光仪，会在几秒内得出检测浓度准确结果。强烈建议您在购买乳化液之前，提交水质样本化验并选用合适的乳化液型号。为便于陈述，在该使用说明书中可能有涉及到其它设备的内容，该内容仅供参考，不作依据。如果有任何问题，请与郑州煤矿机械集团股份有限公司服务部门联系,详细联系方式如下：市场营销部：0371-67891121,67891122,67891129传真：0371-67891111设计研究院：0371-67891175传真：0371-67891176郑煤机集团淮南办事处：0554-8165730传真：0554-8165730第一章综合安全指南第一节提高操作人员及其他有关人员的安全意识该套液压支架是按照给定的地质条件和要求，设计制造而成，并符合国家煤炭设备各项安全条例。尽管如此当你操作液压支架时，还可能存在一些危险，诸如由于不可避免的外部因素影响，设备损坏或错误操作等，都有可能对人体造成伤害,故液压支架工作人员在任何时候都要熟悉液压支架使用维护说明书各章节的内容，并遵守国家及局、矿制定的人员和设备等方面的安全条例。第二节个人安全指南1、在阅读该使用维护说明书之前，一定要认真核对支架标牌中的支架型号与说明书中的支架型号相一致。2、对该支架操作维护及有关人员在使用前一定要集中培训学习，合格后方能上岗操作、维护或其它相关工作。3、绝不能违犯使用维护说明书中的操作规程使用液压支架，例如把液压支架向后推回到顶板冒落区，利用液压支架的液压力来起吊输运机，在顶板冒落区升柱等违规行为。4、不要站在没有支撑的液压支架下面。5、非工作人员任何时候都不能靠近和进入可能转动的部件，特别是护帮板、侧护板、四连杆、前梁等区域内。第三节检修安全指南1、在进行检修工作中，绝不能带压拆卸各类胶管及液压元件，需要拆卸更换时，必须释放该部件上的液压及机械应力并关闭主进液管路。回液管路禁止使用截止阀。2、在检修工作时一定要在该液压支架的操纵阀组上挂出一一“正在检修勿动”的警示标志。如果检修中确需操作某控制机构时，必须由专业操作人员在检修人员的指挥下操作。3、确保遵守规定的条例和检修期来维护液压支架。4、至少每班检查一次液压支架外部可见的损伤和可能发生事故的隐患，如有问题及时处理。在处理问题时要划定足够大的警戒范围，并有警戒标志，确保他人安全。5、若需要更换零件，须使用厂家提供的原配件或按厂家原图纸提供的规格型号的配件来更换。6、不能随意对支架进行任何更改，这样可能降低液压支架的安全性。如果确须更改，任何更改都要通知生产厂家，以便核查更改方案对支架是否有影响，或由厂家提供正确的最终更改方案。任何未经授权的改动带来的后果，厂家概不负责。7、维修液压支架推移装置时，推移装置须与运输机隔离。8、如果在采煤机道上维修工作时，必须护好顶板和煤壁，以防止冒落岩石和片帮，并停止采煤机和运输机，或采取其它措施确保继续采煤工作时不会影响维修工作的绝对安全。9、在任何维修液压支架工作之前，采取机械固定的方法固定好液压支架，例如在每对四连杆之间插入木楔，在倾斜工作面使用链条或其它有效方法固定更换件，以防止顶梁、掩护梁突然下降或更换件突然下滑。工作完成后应检查维修件的功能是否正常。10、对支架液压系统的操作、维修必须经过专业培训合格的专职人员来进行。在工作中因乳化液是一种对身体健康有害的液体，故不要使人体皮肤接触，或尽量减少接触，一但接触到乳化液体，望尽快把皮肤清洗干净。11、在维修支架液压系统时，新换的胶管在连接前要彻底冲洗，保证新换液压胶管中没有铁屑等脏物，确保液压系统的清洁度，否则会给系统带来严重损害。12、要严格检查确保液压系统的胶管接口处无漏液、胶管外部无损伤、暴皮、起泡等现象存在。13、在维修更换液压胶管时，因液压系统中有不同型号、规格和压力的胶管。所以要用同型号规格和压力的胶管，或高于该压力的同型号规格的胶管来代替。且不要漏装或将损伤的O型圈、挡圈装入，注意挡圈的安装位置要正确。14、只能用正确的U形卡来固定管接头，并牢固插紧，绝不能用铁钉、铁丝或其它物来固定。15、凡是两年以上的陈旧胶管，即使看不出有损坏的痕迹也不能使用。16、一旦怀疑液压胶管损坏，就要更换，绝不能试图修复。17、维修液压系统管路时，要捆绑、理顺好液压胶管，并且能够自由移动，不能挤压及过度拉伸液压胶管。18、出现已损坏的液压胶管及液压元件，应由专职人员立即更换。更换工作之前必须将液压系统和更换元件内的压力卸压。19、维修更换控制阀与立柱及一些承受压力的液压缸（如前梁千斤顶、护帮千斤顶、掩护梁或立柱等）之间的液压管路及其元件时，必须先卸压，并将与其连接有可能发生转动的部件，用机械方法牢牢固定。这一方法对较接部件同样适用。20、安全阀调定压力必须与设计调定压力保持一致，任何人不得随意调整，否则造成的任何后果，厂家概不负责。21、本支架的顶梁侧护板千斤顶和掩梁侧护板千斤顶由一片阀控制,因此在操作时应做到：收侧护板时，应注意顶梁较接前梁的方向是否与支架间沿煤壁和高度平齐，检查连接销是否脱落使侧护板失效，预防出现咬架现象，损坏侧护板。第四节操作安全指南1、只有经过液压支架操作培训并且合格的有关人员才能操作液压支架。操作液压支架时要保证始终能看清即将移动的支架的动作区域，避免造成人员或其它潜在事故隐患的发生。2、升架时要完全达到初撑力，只有这样才能保证完好的支撑顶板。护帮板要尽可能的贴紧煤壁，防止煤和周围砰石落入人行道内。3、定期清理支架操作指示牌，确保清晰，以防止任何误操作而造成事故。4、底板和顶板的推移空间内保持干净，这样才能不妨碍推移装置工作和顺利的推移运输机。5、移架后重新升架时，为了防止被前移的支架和邻架咬架、下滑、倾斜，要正确使用底调架装置调直支架，并使顶梁底座和邻架的顶梁底座平行对齐。6、顶梁倾斜角度一般不超过±10°,不要把顶梁伸入顶板冒落区，如果顶梁上摆角过大会导致部件过大的应力和变形，甚至损坏；在操纵顶梁下摆时降前柱，要观察后柱上腔接头，防止其被挤断。7、临时支护冒顶区时需要降低顶梁高度，形成一个支护空间，但要确保采煤机的通道空间。8、当煤层厚度减小时，确保立柱仍然有足够的剩余行程，以防立柱在顶底板之间被压死。9、在推移运输机之前要确保液压支架立柱达到预定的初撑力，支撑在顶底板之间，使支架在顶底板之间具有足够的锚固力。10、支架移架后，护帮板要贴紧煤壁，以达到防止片帮的目的，液压支架前移时，必须把护帮完全收回，决不能在伸出的护帮板顶住煤壁的情况下移架，否则会造成护帮板千斤顶和较点处耳板严重损坏。11、预留防倒防滑联结位置，必须再了解地质条件如需要，提前做好所需联结件的准备工作，提前购置备件。12、操作时绝不能让身体的任何部位进入顶梁与顶板底座与底板及两架侧护板之间，否则将要造成伤亡。13、移架前和移架时液压支架操作人员要始终观察支架活动范围是否有事故的隐患，谨慎操作防止事故。要特别注意支架前移时，顶梁不能在邻架的侧护板下面，否则会损坏邻架侧护板及其它部件。14、当采煤机将要通过支架或正处在支架下方时，绝不允许降架和移架。15、液压支架必须尽快前移，来支撑已暴露的顶板防止潜在的冒顶危险。16、顶梁遇到顶板台阶时，需向下倾斜，但绝不能阻碍采煤机通过。17、采取充填冒顶区或使液压支架处于水平位置来支撑小范围内冒顶的方法来避免顶梁过度倾斜。18、顶梁倾斜角度的改变将会引起顶梁前端高度明显变化，顶梁前端过高的状态是支架受力最为恶劣，所以即使没有测量仪器也要尽早采取措施来防范，例如必要时平整顶板和底板台阶或填充冒顶区等。19、当支架顶梁前段冒顶孔穴太高时，绝不能使顶梁处于较大的上摆角度时来升立柱，因这一状况时支架处于最恶劣的受力状态，很容易使支架损坏，解决的办法是：将顶梁前段架设木垛，使支架能够正常接顶，顺利通过空穴区。20、采取擦顶移架可防止顶梁上平面聚积肝石。21、液压支架的支护，推荐使用采高高度25003600mmo因为液压支架在工作时立柱必须始终保持有足够的剩余行程，便于升架和降架，否则当顶板松软时，支架达不到足够的初撑力，或者支架处于最低时就可能出现压死支架现象。在这种状态下，当支架受到突发的高峰载荷的冲击压力时，立柱下腔没有足够的乳化液或立柱活塞已与缸底刚性接触，高峰载荷的冲击压力得不到缓冲，支架必将受到严重损坏。22、用下列方法来保证支架在升降时所需的最小剩余行程：a.采煤机保持合理的采高。b.避免顶梁上方堆积浮煤和肝石，同时也便于移架和调架c.当更换立柱时，必须将顶梁支撑固定好，注意已与顶梁分离的立柱不要翻倒。23、在倾斜工作面要特别注意利用侧护板调架千斤顶及防倒装置及时调整支架位置，以免支架下滑倾倒，防止支架进入邻架顶梁下方，这样会造成严重损坏。24、移架时要严格遵守规定的步骤，否则会造成其它部件及设备的损坏。25、底板条件不好时，液压支架的底座可能陷入底板，在这种情况下，支架前移时，可利用抬底千斤顶抬起底座，确保支
