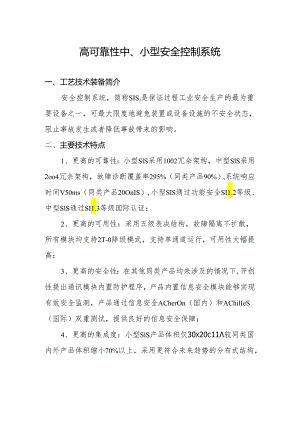

附件：15高可靠性中、小型安全控制系统.docx
高可靠性中、小型安全控制系统一、工艺技术装备简介安全控制系统，简称SIS,是保证过程工业安全生产的最为重要设备之一，可最大限度地避免装置或设备设施的不安全状态，阻止事故发生或者降低事故带来的影响。二、主要技术特点1、更高的可靠性：小型SlS采用1002冗余架构，中型SlS采用2oo4冗余架构，故障诊断覆盖率295%（同类产品90%）,系统响应时间V50ms（同类产品20OnIS）,小型SlS通过功能安全SI1.2等级、中型SlS通过SI1.3等级国际认证；2、更高的可用性：采用五级表决结构，故障隔离不扩散，所有模块均支持2T-0降级模式，支持单通道运行，可用性大幅提高；3、更高的安全性：在其他同类产品均未涉及的情况下,开创性提出通讯模块内置防护程序，产品内置信息安全模块能够实现有效安全监测，产品通过信息安全ACherOn（国内）和AChilIeS（国际）双重测试，提供良好的信息安全保障；4、更高的集成度：小型SlS产品体积仅30x20c11较同类国内外产品体积缩小70%以上，采用更符合未来趋势的分布式结构，布置灵活方便，有助于实现传统工厂向微型工厂的转变；5、更低的成本：小型SIS产品较国外产品成本降低250%,中型SlS产品较国外产品成本降低230%,且SlS运维成本可比同类国外产品成本降低，30%,可为生产企业大幅降低采购及运维成本。三、有关技术资料小型SIS产品TUVSI1.2认证证书CertificateNo.:9fSP230Q24中型SlS产品ATUVRheinlandPrc>yR«ht.TUVSI1.3认证证书从心出发，我要安全三基为本，我能安全某公司油库应用现场某配套项目电解水制氢装置应用现场四、应用案例该成果于2022年10月起在中国石化销售股份有限公司华南分公司湛江油库、中船（邯郸）派瑞氢能科技有限公司电解水制氢装置、林德气体（铜陵）有限公司空分储罐等3家企业应用4台。根据对华南分公司湛江油库储油罐区进行的工艺危险及可操作性分析和安全完整性等级评估，完成了湛江油库储油罐区中型安全控制系统的设计、集成、现场安装及联动测试等工作，该成果中的安全控制系统RISE900于2022年10月正式上线运行，已平稳运行18个月以上，经应用证明，本技术可为防止成品油罐区溢油及浮盘落底等风险提供自动可靠保护，保证装置安稳运行具有重要意义。此外,该成果中的3套小型安全控制系统RISE500也已正式在中船（邯郸）派瑞氢能科技有限公司生产的电解水制氢装置和林德铜陵空分装置上线运行，目前已平稳运行17个月以上，为防止装置易燃易爆气体泄漏、混合等情况导致火灾或爆炸的风险提供自动可靠保护，保证了制氢及空分装置的安全平稳运行。
