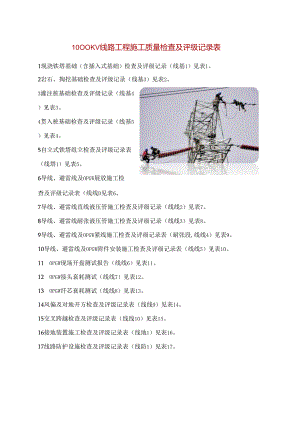

1000KV线路工程施工质量检查及评级记录表.docx

10OOKV线路工程施工质量检查及评级记录表1现浇铁塔基础（含插入式基础）检查及评级记录（线基1）见表1。2岩石、掏挖基础检查及评级记录（线基3）见表2。3灌注桩基础检查及评级记录（线基4）见表3。4贯入桩基础检查及评级记录（线基5）见表4。5自立式铁塔组立检查及评级记录表（线塔1）见表5。6导线、避雷线及OPGW展放施工检查及评级记录表（线线D见表6。7导线、避雷线直线液压管施工检查及评级记录（线线2）见表7。8导线、避雷线耐张液压管施工检查及评级记录（线线3）见表8。9导线、避雷线及OPGW紧线施工检查及评级记录表（耐张段,线线4）见表9。10导线、避雷线及OPGW附件安装施工检查及评级记录表（线线5）见表10。11 OPGW现场开盘测试报告（线线6）见表11。12 OPGW接头衰耗测试（线线7）见表12。13 OPGW纤芯衰耗测试（线线8）见表13。14风偏及对地开方检查及评级记录表（线线9）见表14。15交叉跨越检查及评级记录表（线线10）见表15。16接地装置施工检查及评级记录表（线地1）见表16。17线路防护设施检查及评级记录表（线防1）见表17。表1现浇铁塔基础（含插入式基础）检查及评级记录（线基1）施工桩号运行塔号塔型施工基面m施工日期年月日走础型式检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良1地脚螺栓、插入角钢与钢筋规格、数量关键符合设计符合设计、制作工艺良好2混凝土强度关键设计值：试块强度：MPa试验报告编号：不小于设计值3底板断面尺寸mm关键设计值：BCD-1%-0.8%4基础埋深mm重要设计值：+100,-50+100,05立柱断面尺寸mm重要设计值：-1%-0.8%6钢筋保护层厚度mrn重要设计值：-57混凝土表面质量重要符合Q/GDW153第6.2.16条规定符合规定、表面平整表1（续）施工桩号运行塔号塔型施工基面m施工日期年月日基础型式检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良8整基基础中心位移mm重要顺线路3024横线路30249整基基础扭转（'）重要一般塔108高塔5410回填土重要符合Q/GDW153第5.6条5.8、5.10、5.11条规定符合规定、无沉陷防沉层整齐美观11同组地脚螺栓中心或插入角一般108钢形心对立柱中心偏移mm12基础顶面或主角钢操平印记间高差mm一般513基础根开及对角线尺寸mm一般设U-值AB：BC：CD：DA：AC：BD：AB：BC：CD：DA：螺栓式插入式高塔±2%o+1%O±0.7+1.6+0.8+0.6%oAC：BD：注：1高塔是指按大跨越设计且塔全高在100nl以上的铁塔。2不等高基础以两个半根开和两个半对角线表示。评级监理:专职质检员:施工负责人:检查人:表2岩石、掏挖基础检查及评级记录（线基2）施工桩号运行塔号塔型施工基面m施工日期年月日基础型式检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良1地脚螺栓（锚杆）及钢筋规格、数量关键符合设计2土质、岩石性质关键符合设计3混凝土强度治诩设计值：试块强度：MPa试验报告编号：不小于设计值4底板断面尺寸mm重要设计值：ABCD-1%-0.8%5基础埋深mm重要设计值：+100,-50+100,06锚杆埋深mm重要设计值：+100,07锚杆孔径mm重要设计值：+20,08钢筋保护层厚度mm市要：-59混凝土表面质量重要符合Q/GDW153第6.2.16条规定符合规定、表面平整10立柱断面尺寸mm重要设计值：-1%-0.8%11整基基础中心位移mm重要顺线路3024横线路3024表2（续）施工桩号运行塔号塔型施工基面m施工日期年月日基础型式检查日期年月日序检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良12整基基础扭转（,）重要一般塔108高塔5413回填土重要符合Q/GDW153第5.6条5.8、5.10、5.11条规定符合规定、无沉陷防沉层整齐美观M同组地脚螺栓中心对立柱中心偏移mm一般10815基础顶面高差mm一般516基础根开及对角线尺寸mm一般设计值AB：BC：CD：DA：AC：BD：AB：BC：CD：DA：螺栓式插入式高塔+2±1±0.7%。±1.6÷0.8±0.6AC：BD：17防风化层外观符合设计符合设计、牢固、外形美观注：1高塔是指按大跨越设计且塔全高在100m以上的铁塔。2不等高基础以两个半根开和两个半对角线表示。评级监理：专职质检员：施工负责人：检查人:表3灌注桩基础检查及评级记录（线基3）施工桩号运行塔号塔型施工基面m施工日期年月日基础型式检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良ABCD1地脚螺栓及钢筋规格、数量关键符合设计2混凝土强度关键设计值：试块强度：MPa试验报告编号：不小于设计值3桩深mm关键设计值：不小于设计值4桩体整体性关键符合设计,无断桩5清孔关键符合设计6充盈系数C关键单桩设计计算体积：ms实际灌注量一般士不小于1软土不小于1.l充盈系数7桩径、桩垂直度重要设计值：符合Q/GDW153第6.3.2条规定8连梁（承台）标高m重要设计值：符合设计9桩顶清理重要符合设计10混凝土表面质量重要符合Q/GDW153第6.2.16条规定符合规定、表面平整表3（续）施工桩号运行塔号塔型施工基面m施工日期年月日基础型式检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良ABCD11桩钢筋保护层厚度mmTi要水下-20-16非水下-10-812连梁（承台）断面尺寸nun重要设计值：ABBCBCDCDAD-1%-0.8%13连梁（承台）钢筋保护层厚度mmTi要-514整基基础中心位移nm重要顺线路3024横线路302415整基基础扭转重要一般塔108(')高塔5416同组地脚螺栓中心对立柱中心偏移mm一般108BCD17基础顶面间高差mm一般518基础根开及对角线尺寸nun一般设计值AB：BC：CD：DA：AC：BD：AB：BC：CD：DA：螺栓式高塔±2%o+0.7+1.6±0.6AC：BD：注：1充盈系数是指实际灌注量与按设计桩身直径计算体积之比。2高塔是指按大跨越设计且塔全高在100m以上的铁塔。评级监理:专职质检员:检查人:施工负责人：表4贯入桩基础检查及评级记录（线基4）施工桩号运行塔号塔型施工基面m施工日期年月日基础型式检查日期年月日序检查（检验）项目性质量标准（允许偏差）检查结果评级号质合格优良1地脚螺栓及钢筋规格、数量关键符合设计2预制桩规格、数量关键符合设计3预制桩质量关键符合设计4混凝土强度关键设计值：试块强度：MPa试验报告编号：不小于设计值5混凝土表面质量重要符合Q/GDW153第6.2.16条规定符合规定、表面平整ABCD6贯入深度m重要符合设计7连梁（承台）标高nun重要符合设计8连梁（承台）断面尺寸mm市要设计值：ABABCBCDCDAD-1%-0.8%9连梁（承台）钢筋保护层厚度nun重要-5表4（续）施工桩号运行塔号塔型施工基面m施工日期年月日基础型式检查日期年月日序J检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良10整基基础中心位移mm市要顺线路3024横线路302411整基基础扭转（'）重要一般塔108高塔
