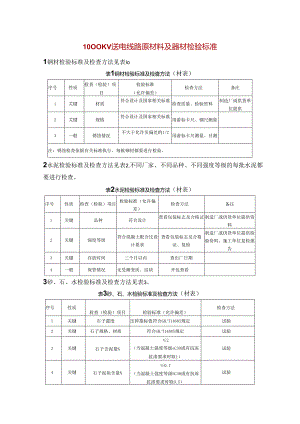

1000KV送电线路原材料及器材检验标准.docx

10OOKV送电线路原材料及器材检验标准1钢材检验标准及检查方法见表Io表1钢材检验标准及检查方法（材表）序号性质检查（检验）项目检验标准（允许偏差）检查方法备注1关键材质符合设计及国家相关标准检查质量、检验资料制造厂或供货单位提供2关键规格符合设计及国家相关标准用游标卡尺、钢尺测量3一般锈蚀情况不大于允许负偏差的1/2用游标卡尺测量、目测注：锈蚀检查依据有关标准执行，每批钢材都要进行检验。2水泥检验标准及检查方法见表2,不同厂家、不同品种、不同强度等级的每批水泥都要进行检查。表2水泥检验标准及检查方法（材表）序号性质检查（检验）项目检验标准（允许偏差）检查方法备注1关键品种符合设计查看包装标志及合格证制造厂或供货单位提供资料2关键强度等级符合混凝土配合比设计要求查看包装标志及合格证、复检制造厂或供货单位提供检验资料，施工单位复检报告3关键存放时间三个月以内查出厂日期4一般保管情况无受潮变质、结块开包查看3砂、石、水检验标准及检查方法见表3。表3砂、石、水检验标准及检查方法（材表）序号性质检查（检验）项目检验标准（允许偏差）检查方法1关键石子强度压碎指标值符合GB/T14685规定试验2关键石子规格、材质符合GB/T14685规定试验3关键石子含泥量%2（当混凝土强度等级eC30或有抗冻抗渗要求时取1）试验4关键石子泥块含量%0.7（当混凝土强度等级NC30或有抗冻抗渗要求时取0.5）试验5关键砂子规格、材质符合GB/T14684规定试验6关键砂子含泥量%5（当混凝土强度等级NC30或有抗冻抗渗要求时取3）试验7关键砂子泥块含量%W2（当混凝土强度等级NC30或有抗冻抗渗要求时取1）试验8关键水符合0&皿153第3.7条规定检查4塔）材及其他，镀锌铁件应分批型生行检查，其检验标准及检查方法见表4。表4塔材及其他镀锌铁件检验标准及检查方法（材表）序号检查（检验）项目检验标准（允许偏差）检查方法备注1钢材材质符合国家相关标准检查检验报告供货单位提供2钢材规格、数量符合设计与设计图纸核对3镀锌质量符合国家相关标准检查外观,检查试验报告制造厂提供试验报告4眼孔数量位置符合设计组装5构件长度mm±3钢尺测量6构件切角符合设计组装7构件火曲符合设计组装8焊接质量符合设计和国家标准检查外观、检查试验报告制造厂提供试验报告5导线、避雷线及OPGW应分批进行检查。其检验标准及检查方法见表5。表5导线、避雷线及OPGW检查标准及检查方法（材表）序号检查（检验）项目检验标准（允许偏差）检查方法备注1结构、型号符合设计和GB/T1179、YB/T5004、D1./T832与设计图纸核对，查合格证2抗拉强度符合设计和GB/T1179、YB/T5004D1./T832查产品合格证或出厂试验报告供货单位提供3抗弯曲符合设计和GB/T1179、YB/T5004、D1./T832查产品合格证或出厂试验报告供货单位提供4捻向及节距比符合设计和GB/T1179、YB/T5004、D1./T832查产品合格证或出厂试验报告、现场检查供货单位提供5单位长度重量符合设计和GB/T1179、YB/T5004、D1./T832取样检测有疑问时抽查6外层股丝质量符合设计和GB/T1179、YB/T5004、及订货合同现场检查7OPGW光纤衰耗允许值dB/km符合设计和D1./T832查出厂试验报告及检测供货单位提供8OPGW光纤截止波长Um符合设计和D1./T832查产品合格证或出厂试验报告供货单位提供9钢绞线锌层（铝层）质量符合设计和YB/T5004、GB/T3428查产品合格证或出厂试验报告供货单位提供10包装质量符合设计和GB/T1179、YB/T5004、D1./T832现场检查，查订货合同6金具应分批进行检查和试组装。其检验标准及检查方法见表6。表6金具检验标准及检查方法（材表）序号检查（检验）项目检验标准（允许偏差）检查方法备注1规格、型号符合设计和D1./T683与设计图纸核对，查合格证2机械强度符合GB/T2315查产品合格证或出厂试验报告供货单位提供3握着力符合GB/T2315>GB2317查产品合格证或出厂试验报告供货单位提供4尺寸偏差符合GB2314组装5防晕金具的防量性能符合GB2314查产品合格证或出厂试验报告供货单位提供6防震性能符合设计查产品合格证或出厂试验报告供货单位提供7外观质量符合GB2314、D1./T768现场检查8金具连接配合符合设计组装7绝缘子应逐个全面进行检查。其检验标准及检查方法见表7。表7绝缘子检验标准及检查方法（材表）序号检查（检验）项目检验标准（允许偏差）检查方法备注1规格、型号符合设计，符合GB7253、JB/T9678、JB/T5892与设计图纸核对，查合格证2机电（或机械）强度符合GB/T100KGB/T775.3查产品合格证或出厂试验报告供货单位提供3工频击穿电压性能符合GB/T100KGB/T775.2查产品合格证或出厂试验报告供货单位提供4温差性能符合GB/T100KGB/T775.2查产品合格证或出厂试验报告供货单位提供5爬电距离符合GB772、JB/T5892、JB/T9678查产品合格证或出厂试验报告供货单位提供6耐压性能符合GB772、JB/T5892、JB/T9678查产品合格证或出厂试验报告供货单位提供7外观质量符合GB772、JB/T5892、JB/T9678组装时逐个检查8配件及其他金具配合配件齐全组装时检查8线路工程所用材料及器材需经检验合格后才能使用，其质量检验资料需齐全完整。
