钢筋施工方案技术交底.docx

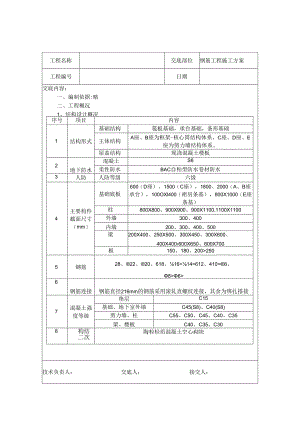

工程名称交底部位钢筋工程施工方案工程编号日期交底内容：一、编制依据:略二、工程概况1、结构设计概况序号项目内容1结构形式基础结构筏板基础，承台基础，条形基础主体结构A座、B座为框架-核心筒结构体系，C座、D座、E座为剪力墙结构体系。屋盖结构现浇混凝土楼板2地下防水混凝土S8柔性防水BAC自粘型防水卷材防水3人防人防等级六级4主要构件截面尺寸（mm）基础底板600（D座）、1500（C座），1800、2000（A、B座承台），100OXl400（裙房条基），800X1000（E座条基）柱800X800、900X900、900X1100,1100X1100外墙300、400内墙200、300、400、500梁200X400、250X500、300X450、300X600、400X400600X650、600X700板150、180、200>2505钢筋28、®22、®20、618、16>14>612、410>®8、8>6>6钢筋连接钢筋直径216mm的钢筋采用滚轧直螺纹连接，其余为绑扎搭接7混凝土强度等级垫层C15基础、地下室外墙C45(S8)、C40(S8)剪力墙、柱C55、C50、C45、C40、C35梁、楼板C40、C35、C308结次构二陶粒轻质混凝土空心砌块技术负责人：交底人：接交人：工程名称交底部位钢筋工程施工方案工程编号日期交底内容：2、工程难点及重点2.1、 施工难点、地下面积较大，基础结构形式多，存在基础上反梁、下反梁、承台基础、筏板基础、圆弧墙等构件，钢筋节点复杂。、结构层高较高，构件截面尺寸均较大，且构件变截面、钢筋变径较多，对墙体及柱变截面、钢筋变径连接、锚固、绑扎难度大。、钢筋直径较大，且三级钢用量较大。由于施工场地特点，该工程地下及裙房部位塔吊盲区较大，成型钢筋人工二次搬运量大。2.2、 施工重点针对以上对施工难点的分析，加强对钢筋的连接、绑扎重点控制；地下室底板钢筋绑扎钢筋用量大，绑扎周期长；承台与防水板钢筋节点、承台与基础梁钢筋节点、基础梁交叉部位钢筋节点、筏板与基础梁钢筋节点、基础梁与防水板钢筋节点复杂，钢筋层数多、交叉多，为基础底板钢筋的绑扎重点。施工中采用控制绑扎顺序，对复杂的节点部位进行放样的措施进行控制。三、施工安排质量目标本工程质量等级合格，A、B座确保实现“安济杯”。流水段的划分施工中本工程基础底板及地下结构以后浇带为界划分为两大区九个施工流水段，地上结构为每栋楼两个施工流水段；商业区基础底板及地下结构以后浇带为16段，住宅区基础底板及地下结构以后浇带为79段。根据本工程的特点，在基础结构施工阶段均以后浇带为界划分流水段进行施工，地上主体结构施工时每个单体楼座之间进行施工流水作业。2.3、 程的施工顺序为：先基础结构，后主体结构；先地下结构，后地上结构；先垂直构件，后水平构件。施工方向严格按照已划分好的施工流水段次序进行。四、施工准备2.4、 准备组织有关人员熟悉设计图纸，了解设计意图，进行图纸会审，明确各部位的配筋情况及尺寸，根据设计图纸、现行规范、标准、标准图集，编制钢筋配料单,经审核后，组织下料。2.5、 准备2.1、 采用唐钢公司热轧钢筋，根据加工计划，分期分批组织钢筋进场。2.2、 绑扎铁丝：2022号火烧丝。工程名称交底部位钢筋工程施工方案工程编号日期交底内容：2.3、 花岗岩垫块（用于底板），水泥沙浆垫块（用于墙体顶板及其它部位）。3、施工机械设备准备3.1、 机具准备:调直机、剥肋滚轧直螺纹加工机、弯曲机、切断机、电焊机等3.2、 其它施工用具和器具准备：钢筋勾子、钢筋扳子、绑扎架、钢丝刷、粉笔、盒尺、小白线、粉包等。4、作业条件钢筋按施工平面图指定位置，按规格、使用部位、编号码放整齐，下垫木方,上用彩条布覆盖保护，防止因雨水浸泡或雨淋引起生锈。五、施工方法1、钢筋工程基本情况本工程设计选用的钢筋主要为HPB235钢筋，HRB400钢筋，部分采用HRB335钢筋。主要构件抗震等级:位置结构形式剪力墙等级框架抗震等级底部加强区范围地下二层框架一剪力墙二二地下一层框架一剪力墙一一A、B座13层框架一剪力墙特一级特一级1-3层A、B座426层框架一剪力墙C座13层剪力墙1-3层C座427层剪力墙D座12层剪力墙二1-2层D座412层剪力墙二本工程钢筋连接方式为：钢筋直径16mm以上（包括16mm）的受力钢筋采用剥肋滚轧直螺纹连接，其余钢筋采用绑扎搭接。2、钢筋加工2.1、 钢筋的调直2.2、 钢筋切断工程名称交底部位钢筋工程施工方案工程编号日期交底内容：2.3、 钢筋弯曲2.4、 板支撑筋（马凳）：2.5、 滚压直螺纹连接钢筋切割下料一钢筋剥肋滚压一丝头检验一塑料保护帽一做标识一分类堆放一运至现场一钢筋连接一连接质量检查一现场抽检和记录2.6、 钢筋注意事项4.1、 钢筋丝头经检验合格后应保持干净无损伤。4.2、 所连接钢筋规格必须与连接套规格一致。4.3、 连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。4.4、 连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头；连接成型后用红油漆作出标记，以防遗漏。5、基础钢筋绑扎：筏板钢筋绑扎工艺流程：弹钢筋位置线一绑扎电梯井钢筋及集水坑钢筋一绑扎下网下排钢筋一绑扎下网二排钢筋一绑扎地梁钢筋一加马凳一绑扎上网下排钢筋一绑扎上网上排钢筋一根据弹好的墙柱位置线插墙体钢筋一插框架柱钢筋。6、条形基础梁钢筋绑扎工艺流程：定位放线一弹基础梁钢筋位置线一铺放条形基础钢筋一穿基础梁纵筋一摆放基础梁箍筋一绑扎基础梁一铺放抗水板底层钢筋一抗水板上层筋一剪力墙、柱插筋7、框架柱、梁钢筋绑扎框架柱钢筋绑扎工艺流程：柱放线一整理柱插筋一套柱箍筋一柱受力钢筋接头一画箍筋间距线一绑箍筋一安放柱顶工具式定位框一安放保护层垫块梁钢筋绑扎工艺流程：穿主梁下层纵筋一穿次梁下层钢筋一穿主梁上层钢筋一画箍筋间距一按主梁箍筋间距绑扎一穿次梁上层纵筋一按次梁箍筋间距绑扎一安放保护层垫块8、墙筋绑扎工艺流程:整理墙插筋一绑扎暗柱筋一墙体竖筋一墙体水平筋一安放保护层垫块9、顶板钢筋绑扎工艺流程：顶板支模一清理模板一顶板放轴线及墙体线、边线一弹钢筋就位线一绑扎底层钢筋一专、业管线及预留孔洞施工一安放垫块一安放马凳一绑扎上层钢筋及负弯矩钢筋一调整马凳和板、墙、柱钢筋一隐检验收。10、楼梯钢筋绑扎工艺流程：画位置线一绑梁主筋一绑踏步板钢筋工程名称交底部位钢筋工程施工方案工程编号日期交底内容：11、钢筋工程施工中应注意的问题11.K梁、柱节点核心区部位箍筋必须按设计图纸及规范要求进行加密，不得遗漏。施工时充分熟悉图纸，确定节点部位钢筋绑扎顺序，在绑梁钢筋前先将箍筋套在竖筋上，穿完梁钢筋后再绑扎。11. 2、箍筋加工时弯钩要保证弯成135°,平直段长度按规范要求下料加工，加强钢筋后台加工的过程检查，不符合要求的半成品严禁上楼。I1.3、板的主筋分布筋要用尺杆划线，从一面开始标出间距，绑扎时随时找正调直。11.4、 柱、墙钢筋绑竖向受力筋时要吊正后再绑扣，凡是搭接部位要绑3个扣，绑扣不能绑成同一方向的顺扣，以免发生变形。I1.5、下层伸出的墙体钢筋绑扎时应先将下层伸出墙筋调直理顺,然后绑扎，如下层伸出的墙筋位移大时，应征得设计同意后再进行处理。I1.6、各层门窗洞口两侧伸出筋，应在绑扎前根据洞口边线位置调整，绑扎洞口加强竖筋时应吊线找正。11.7、 剪力墙水平钢筋绑扎之前要熟悉图纸，特别注意在拐角、十字节点、墙端、连梁等部位钢筋的锚固长度必须符合设计要求。12、钢筋工程施工试验六、质量标准及质量保证措施1、进场钢筋质量标准及验收1.1、 原材方面：外观检验进场钢筋表面必须清洁无损伤，不得带有颗粒状或片状铁锈、裂纹、结疤、折叠、油渍和漆污等。1.2、 配料加工方面配料时在满足设计及相关规范、本方案的前提下要有利于保证加工安装质量，要考虑附加筋。配料相关参数选择必须符合相关规范的规定。2、现场钢筋绑扎安装质量要求钢筋绑扎安装必须符合混凝土结构工程施工质量验收规范(GB50204-2002)、钢筋机械连接通用技术规程(JGJlo7-2003)的要求。并要严格按照设计要求和03G1011等标准图集的规定进行施工，保证钢筋级别、规格、形状、尺寸、位置、排距、间距、锚固长度、节点构造、连接头和保护层厚度等符合要求。绑扎钢筋要做到横平竖直，绑扎牢固到位、整齐美观。技术负责人：交底人：接交人：工程名称交底部位钢筋工程施工方案工程编号日期交底内钢容：筋工程安装允许偏差及检验方法对.比表项目允许偏差值(mm)检查方法国家规范标准验收标准标准1绑扎骨架宽、高±5±5尺量长度±10±102受力主筋间距+10+10口月排距±5±5弯起点位置20±153箍筋，横向焊接网片间距±20+10尺量连续5个间距网格尺寸±20±104保护层厚度基础±10+5O月.尺里梁、柱±5±3墙、板、壳±3±35力钢筋搭接锚固长入支座、节点搭接+10、-5尺量入支座、节点锚固±53、质量通病的防治3.1、 骨架外形尺寸不准原因：一是加工过程中各号钢筋外形不正确；二是安装质量不符合要求。安装质量不符合要求的主要表现是：多根钢筋端部未对齐；绑扎时，某号钢筋偏离规定的位置。措施：绑扎时将多根钢筋端部对齐；防止钢筋绑扎偏斜或骨架扭曲。对尺寸不准的骨架，可将导致尺寸不准的个别钢筋松绑，重新安装绑扎。切忌用锤子敲击，以免其它部位的钢筋发生变形或松动。3.2、 保护层厚度不准原因：垫块的厚度不准或垫块的数量和位置不符合要求。措施：1、根据工程需要，分门别类的生产各种规格的水泥砂浆垫块，或选择塑料垫块，其厚度应严格控制。2、使用时应对号入座，切忌乱用。水泥砂浆垫块的放置数量和位置应符合技术负责人：交底人：接交人：工程名称交底部位钢筋工程施工方案工程编号日期交底内容:施工规范的要求，并且绑扎牢固。3、在混凝土浇筑过程中，在钢筋网片有可能随混凝土浇捣而沉落的地方，应采取措施，防止保护层偏差。4、浇捣混凝土前发现保护层尺寸不准确时，应及时采取补救措施。如用铁丝将钢筋位置调整后绑吊在模板楞上，或用钢筋架支托钢筋，以保证保护层厚度准确。5、框架柱在四边均放置同柱宽30X30的方木条，紧靠模板上口，控制柱主筋保护层厚度。、墙柱外伸钢筋位移原因：钢筋安装合格后固定钢筋的措施不可靠而产生位移。浇捣混凝土时，振捣器碰撞钢筋，又
