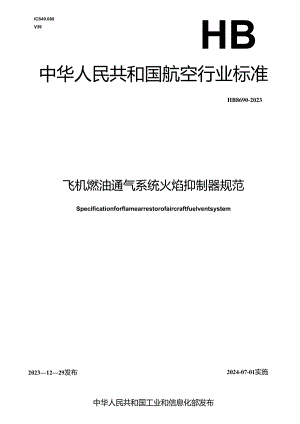

ICS49.080V39HB中华人民共和国航空行业标准HB8690-2023飞机燃油通气系统火焰抑制器规范Specificationforflamearrestorofaircraftfuelventsystem20231229发布2024-07-01实施中华人民共和国工业和信息化部发布目次前言111范围12规范性引用文件13术语和定义14要求24.1 尺寸24.2 重量24.3 外观质量24.4 标志和代号24.5 材料24.6 工作介质34.7 工作压力34.8 检验压力34.9 极限压力34.10 电搭接34.11 设计与结构34.12 性能34.13 接口34.14 环境适应性44.15 寿命54.16 可靠性54.17 维修性54.18 互换性55质量保证规定55.1 检验分类55.2 检验条件65.3 鉴定检验65.4 验收检验75.5 检验方法76交货准备126.1 防护包装126.2 装箱126.3 运输和贮存127说明事项127.1 预定用途127.2 订购文件中应明确的内容13-X-1刖三本规范按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本规范由中国航空综合技术研究所归口。本规范起草单位：中国航空工业集团公司金城南京机电液压工程研究中心、航空工业通飞研究院、中国航空综合技术研究所、中国科学技术大学。本规范起草人：潘俊、徐三树、游波、马宏吴、徐鹏国、王洋洋、周小平。Il飞机燃油通气系统火焰抑制器规范1范围本规范规定了安装于飞机燃油通气系统用于防止外部火源进入油箱的火焰抑制器的技术要求和质量保证规定等内容。本规范适用于火焰抑制器的设计、制造、试验和验收，惰化系统用火焰抑制器也可采用参照执行。2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本规范。凡是不注日期的引用文件，其最新版本适用于本规范。GB/T191包装储运图示标志GB65373号喷气燃料GJB145A-1993防护包装规范GJB150.15A-2009军用装备实验室环境试验方法第15部分：加速度试验GJB560A-1997高闪点喷气燃料规范HB0-2螺纹连接和销钉连接的防松方式HB5872航空辅机产品运输包装设计IIB6167.2-2014民用飞机机载设备环境条件和试验方法第2部分：温度和高度试验HB6167.3-2014HB6167.4-2014HB6167.5-2014民用飞机机载设备环境条件和试验方法民用飞机机载设备环境条件和试验方法民用飞机机载设备环境条件和试验方法第3部分：温度变化试验第4部分：湿热试验第5部分：飞行冲击和坠撞安全试验HB6167.62014HB6167.9-2014第6部分：振动试验第9部分：流体敏感性试验民用飞机机我设备环境条件和试验方法民用飞机机载设备环境条件和试验方法HB6167.11-2014民用飞机机载设备环境条件和试验方法第11部分：霉菌试验HB6167.12-2014民用飞机机载设备环境条件和试验方法第12部分：盐雾试验HB6167.13-2014民用飞机机载设备环境条件和试验方法第13部分：结冰试验HB20391-2016条码标识标牌3术语和定义下列术语和定义适用于本规范。3.1火焰抑制器flamearrestor安装在燃油通气油箱的一种装置，允许燃油和空气流动的同时防止外部火焰向燃油箱传递。3.2化学当量比stoichiometricratio单位质量的可燃物完全燃烧所需的理论空气质量与实际供给的空气质量之比。3.3旭火芯arrestorelement在规定条件下允许燃油蒸气、空气通过而阻止火焰通过的部件。3.4点火源ignitionsource具有一定能量，能够引起可燃物一空气混合物燃烧的热能源。当热表面超过可燃物蒸气自燃温度时，可被看作是点火源，诸如电弧、电火花、摩擦点火等能够释放足够能量产生燃烧的热源一般被认为是点火源。4要求4.1 尺寸火焰抑制器的外廓及接口尺寸应符合产品图样或专用规范的规定。4.2 SS火焰抑制器（不包括工作液、堵帽和保护盖等）的重量应符合专用规范的规定。4.3 外观质火焰抑制器表面不应有明显的压痕、划伤，也不应有毛刺、锈蚀、裂纹、漆皮皱裂、松动脱落等异常现象。除满足上述要求外，附件外观质量还应满足订购方的特殊要求。4.4 标识和代号火焰抑制器在外部设置永久性识别标识，标识应易于识别，并具备唯一性和可追溯性，至少应包含产品代号，产品制造商标识，出厂编号等信息。如果采用独立标牌，应按照HB20391-2016的规定制作。处于燃油中的标牌不允许采用粘结的方式固定。4.5 材料4.6 5.1一般要求火焰抑制器的材料应满足如下要求：a）符合有关国家标准、国家军用标准、行业标准和相关的规定；b）适合于燃油及燃油蒸气中工作；c）耐盐雾、耐霉菌、耐湿热；d）满足强度要求；e）与燃油相接触的零件不应使用镁、镉、铜及其合金。4.7 5.2阻火芯材料阻火芯采用不锈钢制造，推荐牌号ICrI8Ni9,也可采用机械强度、耐腐蚀和传热性能不低于上述材质的其他金属材料。4.8 5.3表面处理4.5.3.1所有金属零件均应进行适当的表面处理，其防护层应耐燃油、盐雾和工作中可能遇到的其他大气条件的腐蚀。4.5.3.2不同类金属，未经适当处理，在使用中不应相互紧密接触。4.6 工作介质火焰抑制器应能在专用规范中规定的基本燃油及其蒸气和代用燃油及其蒸气中工作。基本燃油和代用燃油可在GB6537、GJB560A-1997等诸种燃料中选用。当使用某种代用燃油而引起性能降低以及其他使用要求时，均应作出明确规定。4.7 工作压力火焰抑制器的工作压力按专用规范的规定，并应满足飞机燃油通气系统和地面压力加油系统的工作压力要求。用在其他分系统中的火焰抑制器应满足系统工作压力的要求。4.8 8检验压力火焰抑制器在2倍工作压力下不应有损坏和永久变形，并且阻火性能完好。4.9 极限压力火焰抑制器在3倍工作压力下不应产生永久变形、损坏及外部泄漏。4.10 电搭接火焰抑制器的电搭接电阻应不大于10亳欧。4.11 设计与结构4.11.1 防松所有的螺纹连接零件，均应有可靠的防松措施，且应按照HB0-2规定方式操作。处于油箱内部的零件，禁止使用弹性垫圈，不宜采用保险丝、冲点防松。4.11.2 安装火焰抑制器应按专用规范要求安装在通气油箱内部或管路上。4.11.3 密封在检验压力下，火焰抑制器泄漏为零。4.12 性能4.12.1 压降火焰抑制器的压降应满足设计要求并符合专用规范的规定。4.12.2 阻火性能按照化学当量比(】.15±0.05)进行火焰抑制器阻火性能试验，火焰应无法延烧到火焰抑制器另一侧，并满足专用规范的要求。4.12.3 耐燃性能按照化学当量比(115±0.05)的情况下进行试验，火焰抑制器应能经受150s耐烧，试验过程中应无回火现象。4.13 接口火焰抑制器接口应符合产品图样或专用规范的规定。4.14 环境适应性4.15 14.1低温贮存在HB6167.2-2014或专用规范规定的低温条件下贮存后，火焰抑制器应不出现紧固件松动、零组件结构损坏等现象。4.14.2 低温工作在HB6167.2-2014或专用规范规定的低温条件下，火焰抑制器应能正常工作，性能符合4.12.1的规定。4.14.3 高温贮存在HB6167.2-2014或专用规范规定的高温条件下贮存后，火焰抑制器应不出现紧固件松动、零组件结构损坏等现象。4.14.4 高温工作在HB6167.2-2014或专用规范规定的高温条件下，火焰抑制器应能正常工作，性能符合4.12.1的规定。4.14.5 高度在HB6167.2-2014或专用规范规定的高度条件下工作后，火焰抑制器应能正常工作，性能符合4.12.1的规定。4.14.6 温度变化火焰抑制器应能承受HB6167.3-2014或专用规范规定的温度变化条件。试验后，应不出现紧固件松动、零组件结构损坏等现象，其性能应符合4.12.1的规定。4.14.7 加速度火焰抑制器应能承受GJB150.15A2009中规定的加速度条件。试验后，火焰抑制器应无机械损伤和紧固件松动现象，其性能应符合4.12.1的规定。4.14.8 湿热火焰抑制器应能承受HB6167.4-2014或专用规范规定的湿热条件。试验后，火焰抑制器中的金属允许轻度变暗和变黑，但不得腐蚀，其性能应符合4.12.1的规定。4.14.9 振动火焰抑制器应能承受HB6167.6-2014或专用规范规定的振动条件。试验后，火焰抑制器应无机械损伤和紧固件松动现象，其性能应符合4.12.1的规定。4.14.10 功能冲击与坠撞安全火焰抑制器应能承受HB6167.5-2014或专用规范规定的冲击环境。试验后，火焰抑制器应无机械损伤和紧固件松动现象，其性能应符合4.12.1的规定。火焰抑制器应能承受HB6167.5-2014或专用规范规定的坠撞环境。试验后，火焰抑制器应无机械损伤和紧固件松动现象，其性能应符合4.12.1的规定。火焰抑制器应能承受HB6167.11-2014或专用规范规定的霉菌条件。试验后，应满足以下要求:a）无霉菌生长；b）如果有霉菌生长，则按照HB6167.11-2014中的要求进行分析：1）在测试样品材料或污染物上生长的任何霉菌都必须分析其种类：2）样品材料上生长的来自于接种体或其他来源的菌，都必须经有资质的人进行评估；3）评估人为因素的影响（包括健康风险）。c）性能应符合4.12.1的规定。1.1.12 2盐雾火焰抑制器应能承受HB6167.12-2014或专用规范规定的盐雾条件。试验后，应满足以下要求：a）金属构件无明显发暗变黑；b） 试验件不应发生锈蚀，对于标记的位置均应进行检查；c） 性能应符合4.12.1的规定。1.1.13 3结冰火焰抑制器应能承受HB6167.132014或专用规范规定的结冰环境。试验后，火焰抑制器结构应无因冰的膨胀力而造成的破坏现象，其性能应符合4.12.1的规定。1.1.14 4流体敏感性火焰抑制器应能承受HB6167.9-2014或专用规范规定的条件。试验后，火焰抑制器未发生明显损坏，其性能应符合4.12.1的规定。1.1.15 5燃油污染火焰抑制器应能承受专用规范规定的污染物。试验后，火焰抑制器未发生明显损坏，其性能应符合4.12.1的规定。4.15 寿命火焰抑制器工作循环次数应符合专用规范的规定。每个工作循环定义为被试产品的进口处施加油箱最大承压压力24.2kPa或符合专用规范规定，燃油从出口流出，进口停止加压，燃油停止流动；试验后其性能应符合4.12.1的规定。4.16 可靠性火焰抑制器的MTBF值应符合专用规范的规定。4.17 维修性产品的维修性应满足以下要求或专用规范的规定：a）产品平均维修时间（MTTR）应符合专用
