    抽水蓄能电站水泵水轮机状态评价导则.docx

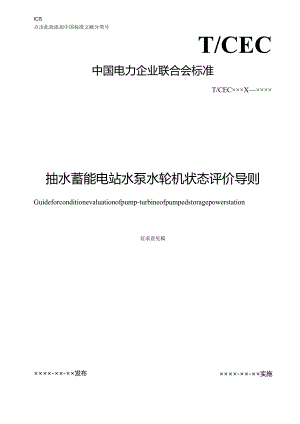

    ICS点击此处添加中国标准文献分类号T/CEC中国电力企业联合会标准T/CEC×××X××××抽水蓄能电站水泵水轮机状态评价导则Guideforconditionevaluationofpump-turbineofpumpedstoragepowerstation征求意见稿××××-××-××实施××××-××-××发布中国电力企业联合会发布目次前言21范围32规范性引用文件33术语和定义34总体要求35评价资料46状态评价方法4附录A(资料性)水泵水轮机状态评价量劣化程度分级7本文件按照GB/T1.12020标准化工作导则第1部分:标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会抽水蓄能标准化技术委员会(CECTC03)提出并归口。本文件起草单位:XXX、XXX、×××o本文件主要起草人:XXX、XXX、×××o本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号,100761)。抽水蓄能电站水泵水轮机状态评价导则1范围本文件规定了抽水蓄能电站水泵水轮机状态评价总体要求、评价资料及状态评价方法。本文件适用于抽水蓄能电站水泵水轮机状态评价,其他型式水轮机可参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T11348.5旋转机械转轴径向振动的测量和评定第5部分:水力发电厂和泵站机组GB/T22581混流式水泵水轮机基本技术条件GB/T32584水力发电厂和蓄能泵站机组机械振动的评定GB/T43188发电机设备状态评价导则GB/T7596电厂运行中矿物涡轮机油质量D1./T1246水电站设备状态检修管理导则D1./T18093术语和定义水电厂设备状态检修决策支持系统技术导则下列术语和定义适用于本文件。3. 1状态评价量conditionevaluationparameter基于在线或离线数据,依据状态评价标准建立的综合信息量,分为离线状态评价量和在线状态评价量。D1./T1809-2018,3.4,有修改3.2家族缺陷famiIydefect由设计、材质、制造、工艺等共性因素导致的缺陷。GB/T43188-2023,3.24总体要求T/CEC×××X××××4.1 水泵水轮机状态评价应收集设备全寿命周期内的投运前信息、运行信息、检修试验信息及其他信息。4.2 水泵水轮机状态评价应包括在线状态评价和离线状态评价,状态评价按状态量劣化程度分为正常状态、注意状态、异常状态和危险状态。4.3 水泵水轮机整体评价应根据在线状态评价量和离线状态评价量的结果,结合水泵水轮机整体性能进行判定。4.4 水泵水轮机整体评价工作完成后应形成评价报告,结合水泵水轮机实际情况,提供运行、维护、检修策略。5评价资料5.1 基本信息基本信息应包括(但不限于)设备铭牌参数、设计说明书、订货技术协议、设备技术说明书、设备运维手册、设备监造报告、出厂试验报告、运输记录、到货验收及存放记录、安装验收记录及安装调试报告等纸质和电子版资料信息。5.2 运行信息运行信息应包括(但不限于)设备实时运行数据、设备巡视记录、维护记录、运行分析记录、重要缺陷和消缺记录、设备异动记录、启停记录、在线监测数据以及不良工况等信息。5.3 检修试验信息检修试验信息应包括(但不限于)各类试验报告、缺陷及故障记录、检修报告、部件更换情况、设备停机检查记录、设备检测报告及设备技术改造等信息。5.4 其他信息其他信息应包括(但不限于)同制造厂、同型号、同批次设备(含主要元器件)由于制造厂设计、材质、工艺等同一共性因素导致的设备缺陷或隐患信息等家族缺陷,设备状态数据、设备台账,相关反事故措施执行情况、电网运行环境信息、技术监督情况及整改措施等信息。6状态评价方法6.1 一般规定6.1.1 水泵水轮机在线和离线状态评价通过状态量劣化程度进行评估,按照状态量对设备从轻到重的影响程度,将状态量劣化程度划分为I级、11级、In级。a)状态量超出标准限值要求,对设备的性能和安全运行影响相对较小时,将劣化程度划分为I级;b)状态量超出标准限值要求,对设备的性能和安全运行影响相对较大时,但未直接影响设备安全时,将劣化程度划分为II级;c)状态量超出标准限值要求,并直接影响设备安全运行时,将劣化程度划分为In级。6.1.2 在线和离线状态评价按状态量劣化程度分为正常状态、注意状态、异常状态和危险状态;T/CEC×××X××××a)各状态量处于稳定且在标准限值以内,评价为正常状态;b)存在一项劣化程度I级的状态量,评价为注意状态;c)存在至少一项劣化程度II级或多个劣化程度I级的状态量,评价为异常状态;d)存在至少一项劣化程度In级的状态量,评价为危险状态。6.2 在线状态评价6 .2.1水泵水轮机在线状态评价宜综合考虑在线状态评价量的劣化程度进行评价。7 .2.2在线状态评价量应能直接反映机组运行状态,宜通过电站监控系统、机组在线监测设备获取,主要包含如下方面:a)振动:包括轴振动和顶盖振动;b)温度:包括水导冷却水进出口温度、水导轴承瓦温、水导轴承油槽温度、主轴密封温度、主轴密封冷却水温度、止漏环温度等;c)压力:包括主轴密封供水压力、止漏环密封供水压力等;d)流量:包括水导轴承冷却水流量、水导轴承冷却油流量、主轴密封冷却水流量、止漏环冷却水流量等;e)压力脉动:包括蜗壳进口压力脉动、无叶区压力脉动、转轮与顶盖间压力脉动、转轮与底环间压力脉动、尾水进口压力脉动等;f)噪声:包括水泵水轮机机坑内噪声、尾水管进人门处噪声等。g)位置:主轴密封磨损量等;h)液位:水导轴承油槽油位、顶盖漏水量等。6. 2.3水泵水轮机在线状态评价量劣化程度划分见附录A中A.1。6.3 离线状态评价6. 3.1水泵水轮机离线状态评价宜综合考虑离线状态评价量的劣化程度进行评价。7. 3.2离线状态评价量应能直接反映水泵水轮机各部件设备健康状况,可通过目视检查、探伤及试验报告、检修技改资料等方式获取,主要包含如下方面:a)水泵水轮机转轮及主轴状态评价量,包括转轮、主轴和主轴连接等关键部件外观检查情况、螺栓检查情况、试验检测数据等;b)水泵水轮机导水机构状态评价量,包括活动导叶、顶盖、控制环和导叶接力器等关键部件外观检查情况、螺检检查情况、渗漏情况、试验检测情况等;c)水泵水轮机水导轴承状态评价量,包括轴瓦、轴承座及油槽、轴承支撑、供排水和供排油系统等关键部件外观检查情况、螺栓检查情况、渗漏情况、试验检测情况等;d)水泵水轮机蜗壳座环状态评价量,包括蜗壳、蜗壳进人门和座环等关键部件外观检查情况、螺栓检查情况、试验检测数据等;e)水泵水轮机底环状态评价量,包括底环、抗磨板和连接螺栓等关键部件外观检查情况、螺栓检查情况、试验检测数据等;f)水泵水轮机尾水管状态评价量,包括尾水管和尾水管进人门等关键部件外观检查情况、螺栓检查情况、试验检测情况等;g)水泵水轮机主轴密封状态评价量,包括滑环、密封环和连接螺栓等关键部件外观检查情况、螺栓检查情况、渗漏情况、试验检测情况等。T/CEC×××X××××8. 3.3水泵水轮机离线状态评价量劣化程度划分见附录A中A.2。6.4 整体评价6. 4.1水泵水轮机整体评价在在线和离线状态评价结果基础上,结合水泵水轮机工况、运行参数、出力、机械性能、轴承温度、轴瓦温度、效率等性能因素综合判定。a)当在线和离线状态评价结果均为“正常状态”,且机组能在正常运行范围内长期稳定运行,水泵水轮机机整体评价视为“正常状态”。b)若在线和离线状态评价结果至少有一个最严重状态为“注意状态”,机组虽能在正常运行范围内稳定运行,但需对某些部件或参数特别加以关注,水泵水轮机整体评价视为“注意状态”。c)若在线和离线状态评价结果至少有一个最严重状态为“异常状态”,机组短期内能在正常运行范围内稳定运行,但应适时安排检修,水泵水轮机整体评价视为“异常状态”。d)若在线和离线状态评价结果至少有一个最严重状态为“危险状态”,机组不能在正常运行范围内稳定运行,应立即安排检修,水泵水轮机整体评价视为“危险状态”。7. 4.2水泵水轮机状态评价完成后,应形成状态评价报告,报告内容分为水泵水轮机基本信息、评价详情及检修策略等。基本信息应包括(但不限于)型号、厂家、额定参数等;评价详情应包括(但不限于)评价时间、异常状态描述、评价结果等;检修策略应包括(但不限于)检修时间、检修等级、检修项目、重点检修部件等。附录A(资料性附录)水泵水轮机状态评价量劣化程度分级A.1水泵水轮机在线状态评价量劣化程度划分见表A.1表A.1水泵水轮机在线状态评价量劣化程度分级表序号状态=劣化程度判断依据说明1振动轴振动II轴相对位移处于区域CGB/T11348.5III轴相对位移处于区域D顶盖振动I振动幅值趋势发生变化,变化值不超过基准值的25%GB/T32584II振动幅值趋势发生变化,变化值超过基准值的25%III振动幅值趋势发生变化,变化值超过基准值的50%2温度水导冷却水进口温度I超过制造厂规定值水导冷却水出口温度I超过制造厂规定值水导轴承热油温度I超过制造厂规定值水导轴承冷油温度I超过制造厂规定值水导瓦温度III超过70CGB/T22581水导油槽温度II超过65GB/T22581主轴密封温度III超过制造厂规定值主轴密封冷却水温度I超过制造厂规定值止漏环温度III超过制造厂规定值3压力主轴密封供水压力II超过制造厂规定值止漏环密封供水压力Il超过制造厂规定值表A.1水泵水轮机在线状态评价量劣化程度分级表(续)序号状态量劣化程度判断依据说明4流量水导轴承冷却水流量I超过制造厂规定值水导轴承供油流量I超过制造厂规定值主轴密封冷却水流量II超过制造厂规定值止漏环冷却水流量II超过制造厂规定值5压力脉动蜗壳进口压力脉动I脉动值趋势发生变化,变化值不超过基准值的25%II脉动值趋势发生变化,变化值超过基准值的25与III脉动值趋势发生变化,变化值超过基准值的50%无叶区压力脉动I脉动值趋势发生变化,变化值不超过基准值的25%II脉动值趋势发生变化,变化值超过基准值的25%III脉动值趋势发生变化,变化值超过基准值的50%转轮与顶盖间压力脉动I脉动值趋势发生变化,变化值不超过基准值的25%II脉动值趋势发生变化,变化值超过基准值的25$III脉动值趋势发生变化,变化值超过基准值的50%转轮与底环间压力脉动I脉动值趋势发生变化,变化值不超过基准值的25%II脉动值趋势发生变化,变化值超过基准值的25%III脉动值趋势发
