GB_T 29712-2023 焊缝无损检测 超声检测 验收等级.docx

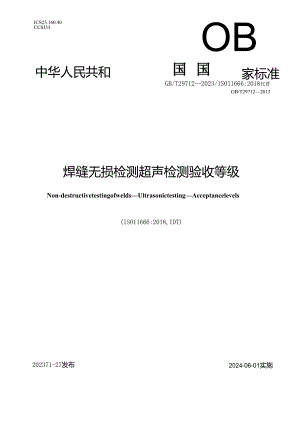

ICS25.160.40CCSJ33OB中华人民共和家标准GB/T297122023/IS011666:2018代替GB/T297122013焊缝无损检测超声检测验收等级Non-destructivetestingofweldsUltrasonictestingAcceptancelevels(ISO11666:2018,IDT)2024-06-01实施202371-27发布国家市场监督管理总局国家标准化管理委员会目次前言III1范围12规范性引用文件I3术语和定义14不连续的长度测量15 灵敏度设定和等级26 验收等级2附录A（规范性）等级5附录B（规范性）固定回波幅度等级技术17本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB/T29712-2013焊缝无损检测超声检测验收等级，与GB/T29712-2013相比，除结构调整和编辑性改动外，主要技术变化如下：a）更改了范围（见第1章，2013年版的第1章）；b）增加了术语和定义（见第3章，2013年版的第3章）；c）删除了“如另有规定，可用替代技术测量显示长度”的规定（见2013年版的第3章）；d）更改了灵敏度设置和等级的采用方式横孔技术、平底孔技术、矩形槽技术、串列技术的表述方法（见第5章，2013年版的第4章）；e）更改了表1中按IS017640的检测技术和等级的表述（见6.1,2013年版的5.1）;f）更改了对表A.2和表A.3规定的描述（见6.2,2013年版的5.2）;g）更改了“群显示”为“不连续群”，更改了不连续群的定义（见6.4,2013年版的5.4）;h）增加了超过记录等级的单个可验收不连续的评定要求，更改了“超过记录等级的单个可验收不连续累计长度”的定义，更改了焊缝不连续累计长度的验收判据（见6.5,2013年版的5.5）。本文件等同采用ISO11666:2018焊缝无损检测超声检测验收等级。本文件做了下列最小限度的编辑性改动；一一增加了第5章的注。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国焊接标准化技术委员会（SAGTC55）归口。本文件起草单位：上海材料研究所、中国特种设备检测研究院、江苏方天电力技术有限公司、国网浙江省电力有限公司电力科学研究院、上海勘测设计研究院有限公司、山东瑞祥模具有限公司、武汉大学、江苏省特种设备安全监督检验研究院、哈尔滨焊接研究院有限公司、智迈德股份有限公司。本文件主要起草人：孙丹、郑峰、潘志新、赵洲峰、刘东坤、魏忠瑙、蒋建生、马君鹏、张俊、马向东、杨齐、王江、张习习、宋飞、马君、薛峰、丁杰、王滨、苏金花、胎编。本文件于2013年首次发布，本次为第一次修订。焊缝无损检测超声检测验收等级1范围本文件描述了按照IS05817:2014描述的B级和C级焊缝质量要求，对铁素体全熔透焊接接头进行超声检测的两个验收等级2级(A1.2)和3级(A1.3)。按照ISO5817;2014描述的D级焊缝质量要求的焊缝通常不要求进行超声检测，因此本文件中不包括D级焊缝质量要求相对应的超声检测验收等级。本文件规定的验收等级适用于按照ISO17640实施的超声检测。本文件适用于厚度为8mm100mm的铁素体全熔透焊缝超声检测。如果在充分考虑工件的几何形状和声学性能的情况下，能按照本文件验收等级规定的检测灵敏度进行检测，本文件也适用于其他类型、其他材质和厚度的焊缝。除非材质衰减或较高探头分辨力要求规定使用其他频率的探头，本文件使用的探头标称频率为2MHz5MHzo使用不在此频率范围的探头检测时，仔细考虑验收等级的相关性。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。ISO5577无损检测超声检测术语(NOn-destructivetestingUltrasonictestingVocabulary)注；GBT12604.1-2020无损检测术语超声检测(ISO5577:2017,MOD)ISO5817;2014焊接钢、银、钛及其合金的熔化焊接头(束焊除外)缺欠质量等级Welding-Fusion-wcldcdjointsinsteel,nickel,titaniumandtheiralloys(beamweldingexcluded)一QualitylevelsforimperfectionsISO17635焊缝无损检测金属材料应用通则(Non-desiruclivetestingofweldsGeneralrulesformetallicmaterials)注：GBT34628-2017焊健无损检测金属材料应用通则(ISO17635:2016,IDT)ISO17640焊缝无损检测超声检测技术、检测等级和评定(NOn-destructivetestingofwelds-Ultrasonictesting-Techniques,testinglevelsandassessment)注：GBT113452023焊缝无损检测超声检测技术、检测等级和评定(ISO17640:2018,IDT)ISO23279焊缝无损检测超声检测焊缝内部不连续的特征(NOn-destructivetestingofwelds-UltrasonictestingCharacterizationofdiscontinuitiesinwelds)注：GB/T297112023焊缝无损检测超声检测焊缝内部不连续的特征(ISo23279:2017,IDT)3术语和定义ISO5577界定的术语和定义适用于本文件。4不连续的长度测量按照附录B描述的固定回波幅度等级技术，应通过测量回波超过评定等级的探头移动距离确定不连续的长度。5灵敏度设定和等级灵敏度设定和随后的焊缝检测应采用同种技术。灵敏度设定应选用以下技术之一：a）技术1：基于直径为3mm的横孔；b）技术2:基于平底孔（圆盘型反射体）的距离-增益-尺寸（DGS）曲线；c）技术3:基于深度和宽度均为Imm的矩形槽的距离-波幅（DAC）曲线；d）技术4:基于直径为6mm的平底孔（圆盘型反射体）的串列技术。本文件按照ISO17640规定了以下4不等级：a）参考等级；b）验收等级（分别对应2个质量等级）；c）记录等级（其值均由各自验收等级一4dB获得）；d）评定等级。与参考反尉体相关的所有等级符合附录A中表A.1的相关规定。灵敏度设定技术及其相关等级应符合附录A的相关规定。注：参等级本称为参考水平；验收等级亦称为验4攵水平；记录等级亦称为记录水平；评是等级养称为评定水平。6验收等级6.1 通则验收等级、检测等级和质量等级的关素符合ISO17635的规定。见表1表1：超声脉冲回波检测技术（UT）按照ISO5817:2014描述的焊缝质世等级按照1S017640描述的检测等级“按照本文件描述的验收等级B级至少B级2级C级至少A级3级D级至少A级3级当要求评定不连续的特征时，应按照ISO23279描述的方法评定不推荐超声检测，但可在规范中规定后使用（与C级焊蛋质量要求一致本文件的验收等级对按照ISO17640描述的检测等级和检测技术均适用，包括直射波束纵波检测技术。如果按照ISO23279描述的方法对不连续进行分类，则平面型不连续不可接受，本文件规定的验收等级适用于非平面型不连续的评定。如果未对不连续进行分类，则本文件规定的验收等级适用于所有不连续的评定。6.2 纵向不连续的指示表A.1给出了按照IS017640描述的检测技术进行检测时不连续的评定等级及相关的验收等级。表A.2规定了按照横波平底孔技术的2级验收和3级验收进行检测时的参考等级.表A.3规定了按照纵波平底孔技术的2级验收和3级验收进行检测时的参考等级。技术1（横孔技术）和技术3（矩形槽技术）的各个等级划分，见图A.l图A.4。技术2（平底孔技术）和技术4（串列技术）的各个等级划分，见图A.5图AJOo任何不连续的回波幅度虽低于验收等级，但长度（高于评定等级）超过以下任一条件时:a）母材厚度（t）为8mmt15mm时；b）t/2或20mm,取两者较大值，不在a）规定的母材厚度范围时。应倾向于做进一步检测，使用其他角度的探头和串列检测（如约定）。最终评定应基于最高回波幅度和所测得的长度。6.3 横向不连续的指示当检测横向不连续时，验收等级按照6.2的规定执行。6.4 不连续群回波幅度超过记录等级的两相邻可接受的不连续，根据各自长度及其间距判断是否组成不连续群。每个不连续群内的不连续均不应再用于其他不连续群中。如出现以下情况时，不连续群应按单个不连续评定：a）两个不连续的间距（ch）小于其中较长不连续的2倍长度数值（见图1）;b）两个不连续的间距（d,）小于母材厚度的一半且不超过10mm;并且c）两个不连续的间距（d2）小于母材厚度的一半且不超过10mm;两个不连续形成群的组合长度为l=k+12+d,（见图2）。组合长度（Iz）,以及两个不连续中最高回波幅度的较大值应按照表A.1规定的验收等级进行d,d,d.x、y和Z方向上的间距：1n=l3时，单个不连续的长度。图1不连续群的几何模型标引符号说明：d,X方向上两相邻不连续的间距:l,h单个不连续的长度：22一一组合长度。图2一组不连续群的长度6.5可接受的不连续的长度所有超过记录等级的单个可接受的不连续应按照本条款规定继续评定。所有超过记录等级的单个可接受的不连续的累计长度，定义为在给定的焊缝长度范围内，单个不连续的长度和线性排列不连续的组合长度总和（见图3）o标引符号说明：U累计长度，1O=2÷2÷1s+l;Iw焊缝长度6倍母材厚度;1.当n=l7时，单个不连续的长度。图3不连续的累计长度在任意的焊缝长度（1.=6t）内，2级验收时，所有超过记录等级的单个可接受的不连续的最大累计长度（K）不应大于焊缝长度（1）的20%;3级验收时，所有超过记录等级的单个可接受不连续的最大累计长度（1。）不应大于焊缝长度的30%。附录A（规范性）等级1参考等级：2一验收等级2级；3=T录等级；4=评定等级：H回波幅度:!一不连续长度：n.母材厚度的倍数；t-母材厚度。图A.1适用于母材厚度为8mm15mm的技术1和技术3的等级=验收等级2级标引说明：1一一参考等级：2验收等级3级；3 一一记录等级；4 一一评定等级；H一一回波幅度；1不连续长度；n母材厚度的倍数：t母材厚度。图A.2适用于母材厚度为8mm15mm的技术1和技术3的等级验收等级3级标引说明：1 -参考等级：2 一验收等级2级：3 记录等级：4 评定等级；H回波幅度：1不连续长度：n-=母材厚度(I)的倍
