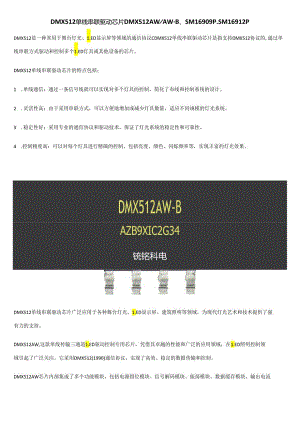

DMX512单线串联驱动芯片DMX512AWAW-B 、SM16909P、SM16912P.docx

DMX512单线串联驱动芯片DMX512AWAWB、SM16909P.SM16912PDMX512是一种常用于舞台灯光、1.ED显示屏等领域的通信协议CDMX512单线串联驱动芯片是指支持DMX512协议的,通过单线串联方式驱动和控制多个1.ED灯具或其他设备的芯片。DMX512单线串联驱动芯片的特点包括：1 .单线通信：通过一条信号线就可以实现对多个灯具的控制，简化了布线和控制系统的设计。2 .灵活性高：由于采用串联方式，可以方便地增加或减少灯具数量，适应不同规模的灯光系统。3 .稳定性好：采用专业的通信协议和驱动技术，保证了灯光系统的稳定性和可靠性。4 .控制精度高：可以对每个灯具进行精确的控制，包括亮度、颜色、闪烁频率等，实现丰富的灯光效果。DMX512AW-BAZB9XIC2G34铳铭科电DMX512单线串联驱动芯片广泛应用于各种舞台灯光、1.ED显示屏、建筑照明等领域，为现代灯光艺术和技术提供了强有力的支持。DMX512AW,这款单线传输三通道1.ED驱动控制专用芯片，凭借其卓越的性能和广泛的应用领域，在1.ED照明控制领域引起了广泛关注。它采用DMX512(1990)通信协议，实现了高效、稳定的数据传输和控制。DMX512AW芯片内部集成了多个功能模块，包括电源钳位模块、信号解码模块、振荡模块、数据缓存模块、输出电流设置和驱动模块等。这些模块协同工作，为1.ED灯珠提供稳定、可靠的驱动和控制。首先，电源钳位模块负责将输入电压稳定在合适的范围内，确保芯片和1.ED灯珠的正常工作。信号解码模块则负责将接收到的DMX512协议的数据信号解码为芯片能够识别的控制信号。振荡模块产生稳定的工作时钟，为数据的传输和处理提供时序基准。数据缓存模块用于暂存解码后的控制信号，确保在数据传输过程中不会出现丢失或错乱。输出电流设置和驱动模块则根据控制信号的要求，精确设置1.ED灯珠的驱动电流，实现亮度、颜色等照明效果的精确控制。值得一提的是，DMX512AW芯片默认输出电流为18mA（REXT端口悬空）。当需要通过调整1.ED灯珠的亮度时，可以通过REXT端口外接电阻，从而设置OUTR/G/B最大电流为60mA。这种灵活的电流设置方式，使得DMX512AW芯片能够适应不同规格和需求的1.ED灯珠，实现更加精细的照明控制。DMX512AWRGB方案典型应用电路图Fig.DMX512AW典型应用方案图在实际应用中，DMX512AW芯片广泛应用于舞台灯光、景观照明、建筑照明等领域。其单线传输的特性使得布线更加简洁、方便，降低了安装和维护的成本。同时，其强大的控制功能使得1.ED灯珠的照明效果更加丰富多彩，为各种场合营造出独特的氛围和视觉效果。总之，DMX512AW作为单线传输三通道1.ED驱动控制专用芯片，凭借其卓越的性能和灵活的控制方式，为1.ED照明控制领域带来了革命性的变革。随着1.ED技术的不断发展和普及，DMX512AW芯片的应用前景将更加广阔。
