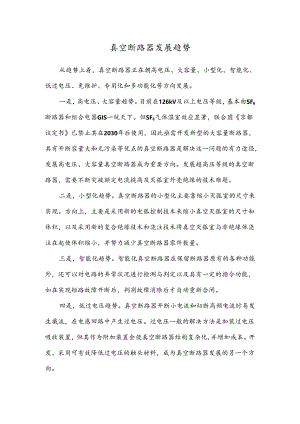

行业研究：真空断路器发展趋势.docx

真空断路器发展趋势从趋势上看，真空断路器正在朝高电压、大容量、小型化、智能化、低过电压、免维护、专用化和多功能化等方向发展。一是，高电压、大容量趋势。目前在126kV及以上电压等级，基本由SF6断路器和组合电器GIS一统天下。但SF6气体温室效应显著，联合国京都议定书已禁止其在2030年后使用，因此亟需开发新型的大容量断路器，具有开断容量大和无污染等优点的真空断路器是解决这一问题的有力途径，发展高电压、大容量真空断路器成为重要方向。发展超高压等级的真空断路器，需要不断突破额定电流提高及灭弧室外壳绝缘的技术难题。二是，小型化趋势。真空断路器的小型化主要靠缩小灭弧室的尺寸来实现。方向上，主要是采用新的电弧控制技术来缩小真空灭弧室的尺寸和体积，以及采用新的复合绝缘技术和浇注技术将真空灭弧室与非绝缘体浇注在起使体积缩小，并努力减少真空断路器零件数量。三是，智能化趋势。智能化真空断路器在保留断路器原有的各种功能外，还可以对电路的异常状况进行检测与判定以及具有一定的指令功能，如在实现短路故障开断后，判别故障消除后才自动重新合闸。四是，低过电压趋势。真空断路器开断小电流和切断高频电流时易发生截流，在电感回路中产生过电压。过电压一般的解决方法是加装过电压吸收装置，但其作为附加装置会使真空断路器结构复杂化,并增加成本。开发、采用可有效降低过电压的触头材料，成为真空断路器发展的另一个方向。五是，免维护趋势。永磁操动机构具有零部件数量少、可靠性高、体积小和减少对操作电源的要求等优点，其可以同真空断路器较完美配合。真空断路器配永磁操动机构后，不仅可满足免维护要求，而且可以拓展真空断路器的应用范围。六是，专用化趋势。为满足不同应用场景，更好地实现断路器的电路控制和保护功能，发展如大容量型、可频繁操作型等专用化的真空断路器成为电气开关企业产品开发的重要方向之一。七是，多功能型趋势。一般地，真空断路器的功能为执行分-合任务，但若能赋予如隔离-接地等其它功能，则可以简化开关柜结构、缩小柜体尺寸，从而节省空间和减少成本。
