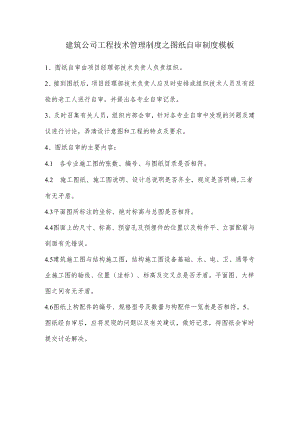

建筑公司工程技术管理制度之图纸自审制度模板1、图纸自审由项目经理部技术负责人负责组织。2、接到图纸后，项目经理部技术负责人应及时安排或组织技术人员及有经验的老工人进行自审，并提出各专业自审记录。3、及时召集有关人员，组织内部会审，针对各专业自审中发现的问题及建议进行讨论，弄清设计意图和工程的特点及要求。4、图纸自审的主要内容：4.1 各专业施工图的张数、编号、与图纸目录是否相符。4.2 施工图纸、施工图说明、设计总说明是否齐全，规定是否明确,三者有无矛盾。4.3平面图所标注的坐标、绝对标高与总图是否相符。4.4图面上的尺寸、标高、预留孔及预埋件的位置以及构件平、立面配筋与剖面有无错误。4.5建筑施工图与结构施工图，结构施工图设备基础、水、电、卫、通等专业施工图的轴线、位置（坐标）、标高及交叉点是否矛盾。平面图、大样图之间有无矛盾。4.6图纸上构配件的编号、规格型号及数量与构配件一览表是否相符。5、图纸经自审后，应将发现的问题以及有关建议，做好记录，待图纸会审时提交讨论解决。
