4位共阳-共阴极-LED数码管.docx

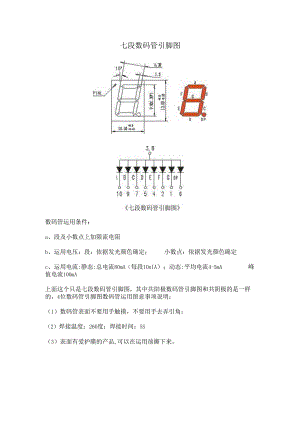

七段数码管引脚图数码管运用条件：a、段及小数点上加限流电阻b、运用电压：段：依据发光颜色确定；小数点：依据发光颜色确定c、运用电流:静态:总电流80mA（每段IOnIA）；动态:平均电流4-5mA峰值电流100mA上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图数码管运用留意事项说明：（1）数码管表面不要用手触摸，不要用手去弄引角；（2）焊接温度：260度；焊接时间：5S（3）表面有爱护膜的产品,可以在运用前撕下来。这类数码管可以分为共阳极与共阴极两种，共阳极就是把全部1.ED的阳极连接到共同接点Conb而每个1.ED的阴极分别为a、b、c、d、e>f、g及dp（小数点）；共阴极则是把全部1.ED的阴极连接到共同接点COIIb而每个1.ED的阳极分别为a、b、c、d、e、f、g及dp（小数点），如下图所示。图中的8个1.ED分别与上面那个图中的A、DP各段相对应，通过限制各个1.ED的亮灭来显示数字。那么，实际的数码管的引脚是怎样排列的呢？对于单个数码管来说，从它的正面看进去，左下角那个脚为1脚，以逆时针方向依次为广10脚,左上角那个脚便是10脚了，上面两个图中的数字分别与这10个管脚一一对应。留意，3脚和8脚是连通的，这两个都是公共脚。还有一种比较常用的是四位数码管，内部的4个数码管共用a%p这8根数据线，为人们的运用供应了便利，因为里面有4个数码管，所以它有4个公共端，加上adp,共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。引脚排列依旧是从左下角的那个脚（1脚）起先，以逆时针方向依次为12脚，下图中的数字与之一一对应。（点击图片放大）管脚顺序：从数码管的正面观看，以第一脚为起点，管脚的顺序是逆时针方向排列。JiangX.netDP-312-9-8-6公共脚A-IlB-7C-4D-2E-IF-IOG-5厂家直销哪个便宜买哪个数码管链接
