脚手架工程专项施工方案-最新.docx

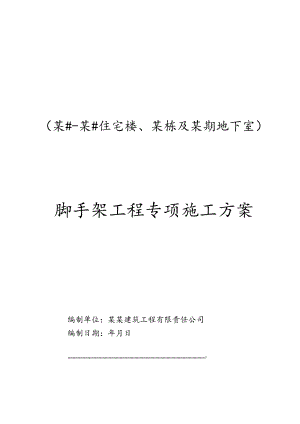

（某#-某#住宅楼、某栋及某期地下室）脚手架工程专项施工方案编制单位：某某建筑工程有限责任公司编制日期：年月日第一章工程概况111:111.2脚手架工程概况1第二章编制依据2第三章施工计划23.1施工进度计划232”备一I-I-戈U»3第四章施工工艺技术44.1 技术参数44.2 工艺流程543万»6第五章施工安全保证措施115.1 组织保障措施115.2 技术措施1253Jm-Hil'013第六章施工管理及作业人员配备和分工156.1 项目管理目标156.2 项目管理组织机构及责任分工1563彳中)2_PXkzfJ'"JTX16第七章验收要求176.3 验收程序196.4 验收内容197320第八章应急处置措施218.1 组织机构218.2 通讯联络218.3 脚手架坍塌倒塌事故应急预案228.4 高处坠落事故应急预案23第九章计算书及相关施工图纸249.1 计算书249.1.1 落地式扣件式脚手架计算书249.1.2 脚手架架在楼板上计算书319.1.3 悬挑式扣件式脚手架计算书409.1.4 转角处悬挑式脚手架计算书（按转角B计算）527第一章工程概况1.1 工程概况工程名称：某某某（某#某#住宅楼、某栋及某期地下室）；建设地点：某市某路某、某路大道某；建设单位：某某房地产开发有限公司；设计单位：某省某某设计（集团）有限公司；勘察单位：某某工程有限责任公司；监理单位：某某工程咨询有限公司；施工单位：某某建筑工程有限责任公司；建设规模：总建筑面积约为*0）2。其中某#住宅楼，地上32层，框剪结构，高度96.9米，建筑面积*平方米；某#住宅楼，地上32层,框剪结构，高度96.6米，建筑面积*平方米；某栋，地上3层，框架结构，高度12米，建筑面积XX平方米；地下2层，框剪结构，建筑面积*平方米。1.2 脚手架工程概况本工程地下室负二层层高4m、负一层层高4.4m；某#楼1层架空层层高3.6m,2屋面层层高为3m,建筑总高度102.6m；某#楼1层架空层层高3.58m,2屋面层层高为3m,建筑总高度102.45；某栋12层层高3.6m,3层层高为4.22m,建筑总高度18.3；根据本工程特点及施工机具、材料及人力配备情况，工程外架采用情况：（1）某#楼、某#楼：5层楼面标高以下均采用落地式双排扣件钢管脚手架，直接支撑在标高±0.000m地面上及地下室顶板面（标高1.400m）上，架体搭设至5层楼板（标高12.6m）,搭设高度为14mo在落地式双排扣件钢管脚手架以上部分全部按照每隔六层（标准层）依次向上搭设悬挑式双排钢管脚手架，第一挑为5层楼板（标高为12.6m）,第二、三、四、五挑分别在第11、17、23、29层楼板，每一挑搭设高度不超过18m；支座采用118工字钢，布置间距为外架立杆纵距1.5m根。工字钢端部在建筑物内用2根直径为20mm的圆钢U型螺栓卡环固定。悬挑工字钢悬挑出建筑物部分为不大于1.2m,在建筑物内部分由建筑物外边至最内端的卡环距离不得小于1.5m,工字钢长度最少为3m,支点落在建筑物的框架梁上，在距离工字钢外端部100mm部位安装16mm直径6X19+1型钢丝绳并连接到其上一层楼板的阳台和建筑交接的框架梁处设置的孔直径为50mm材料为620圆钢的圆形吊环上。由于舲施工全部用商品泵送舲施工，所以所有外架按装修架要求设置，施工中严格控制架体荷载，不允许堆放主体墙体材料。（2）某栋：某栋采用落地式双排扣件钢管脚手架，直接支撑在标高±0.00Om地面上，架体搭设至楼梯面顶面，搭设高度为19.3m。由于睑施工全部用商品泵送硅施工，所以所有外架按装修架要求设置，施工中严格控制架体荷载，不允许堆放主体墙体材料。第二章编制依据(1)本工程设计施工图纸及其标准图(包括设计变更、图纸会审记录、设计交底等设计文件)、工程地质报告；(2)本工程的施工组织设计；(3)建筑工程施工质量验收统一标准(G某0300-202x);(4)建筑施工扣件式钢管脚手架安全技术规范(JGJ130-202x);(5)建筑施工手册(第五版)；(6)建筑施工安全检查标准(JGJ59-202x);(7)建筑机械使用安全技术规程(JGJ33-202x);(8)建筑施工高处作业安全技术规范(JGJ80-202x);(9)建筑拆除工程安全技术规范(JGJ147-202x);(10)施工现场临时用电安全技术规范(JGJ46-20xx);(Il)建设工程施工现场供用电安全规范(G某0194-202x);(12)建筑施工现场环境与卫生标准(JGJ146-202x);(13)建筑结构荷载规范(G某Ooo9-202x)；(14)住建部【202x】37号危险性较大的分部分项工程安全管理规定；(15)安全网(G某725202x);(16)钢管脚手架扣件(GB15831-202x);(17)重大危险源辨识(GB18218-202x);(18)某省建筑工程安全生产管理办法(某省ZF令第124号)；(19)住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定)有关问题的通知(建办质【202x】31号)；(20)自治区住房城乡建设厅关于印发某省房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理实施细则的通知(桂建发(202x)10号)。第三章施工计划3.1 施工进度计划脚手架搭设随主体结构施工进度逐层搭设，每层在上层混凝土浇筑完1天内具备下层作业面的防护要求；遇悬挑工字钢的楼层，其时间控制在1.5天以内；脚手架的拆除在外墙涂料施工完成后进行。各楼号脚手架的搭设、拆除进度计划如下表：楼号搭设时间段搭设工期（天）拆除时间段拆除工期（天）某#楼202x51202x.12.17230202x.9.10-202x.11.1970某#楼202x.5.10202x.12.26230202x.9.20-202x.11.2970某栋202x.3.1-202x.4.3060202x.7.10-202x.7.30203.2 材料与设备计划（1）材料选择1）脚手架钢管选用外径48.3mm,壁厚3.6mm的钢管（参与复核计算的钢管壁厚按48X3.0钢管选取），其质量应符合现行国家标准碳素结构钢中Q235-A级钢的规定。表面平整光滑，无裂缝、结疤、硬弯、毛刺、压痕和深的划道。搭设前进行保养，除锈并统一涂刷成黑黄相间色，力求环境美观。2）脚手架搭设使用的扣件采用可锻铸铁制作，其材质应符合建设部钢管脚手架扣件的要求，规格与钢管匹配。不得有裂纹，气孔，缩松，砂眼等锻造缺陷，出现滑丝的螺栓必须更换，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm,扣件在螺栓拧紧扭力矩达到65N.m时，不得发生破坏。3）进场使用的钢管、扣件等需有出厂合格证，加盖红章的检测报告复印件，对质量有怀疑的钢管、扣件应送检做试验，并且应有进场验收合格的相关记录。4）脚手板应符合现行国家标准材质符合规范JGJI30-202x规范要求。5）密目安全网、平网：脚手架外立面必须采用合格的绿色密目网进行全封闭，密目网的质量要求必须符合安全网相关条目，密目式安全立网自重标准值不低于0.0IKN/m2O6）材料计划表：材料名称规格单位计划量来源钢管48.3×3.6吨2000租赁扣件/套50000租赁钢筋网片脚手板1000×800mm张15000租赁密目安全网6m×1.8m,2000目/100cm2张12000租赁兜网6m×1.5m张6000租赁工字钢1某栋根3500租赁钢丝绳6×19+1型直径16根3000租赁绳卡公称直径616个20000租赁挡脚板180mm高m15000租赁U型钢筋卡环20套10000租赁（2）机具准备1）主要施工机具名称单位数量备注扳手把50作业人员自备钢卷尺把50吊线套30手动葫芦台10自购2）检查工具工具名称单位数量用途扭力扳手把25检查扣件拧紧力度游标卡尺把2检查钢管外径和壁厚钢卷尺把50检查杆件间距水平尺把50检查水平杆水平度第四章施工工艺技术4.1 技术参数（1）落地式双排夕卜脚手架技术参数脚手架设计用途装修脚手架搭设最大高度H（m）19.3m脚手架搭设类型双排脚手架纵、横向水平杆布置方式纵向水平杆在上钢管外径48.3×3.6按（48×3）计算立杆纵距（m）1.5立杆横距（m）0.8立杆步距（m）1.8内立杆距离建筑物距离（m）0.3连墙件布置2步2跨脚手板类型钢筋网片连墙件连接方式钢管扣件脚手板自重（KN11?）0.3施工均布荷载（KN11?）2脚手板铺设方式2步1设同时施工层数2安全网自重0.01KNZm2地基类型地下室顶板(2)总挑式双字外脚手架技术参数脚手架设计用途装修脚手架搭设最高高度H(m)18脚手架搭设类型双排脚手架纵、横向水平杆布置方式纵向水平杆在上钢管外径48.3×3.6按（648x3）计算立杆纵距(m)1.5立杆横距(m)0.8立杆步距(m)1
