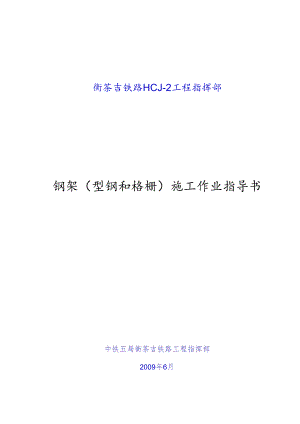

衡茶吉铁路HCJ-2工程指挥部钢架（型钢和格栅）施工作业指导书中铁五局衡茶吉铁路工程指挥部2009年6月1编制目的-2-2、适用条件及范围-2-3、施工打算-2-4、施工方法一2-5、质量限制-4-6、主要机械设备-4-7、劳动力组织-4-8、平安、环保水保措施-4-钢架(型钢和格栅)施工作业指导书1、编制目的指导隧道钢架支护施工作业。2、适用条件及范围本作业指导书适用于中铁五局新建衡茶吉铁路HCJ-2标段新奥法施工隧道支护工程。3、施工打算(1)原材料进场及试验。(2)图纸审核及施工放样测量工作。钢架加工大样的绘制和技术交底。(3)钢架加工、安装施工用电线路连接。(4)钢架加工场地平整，加工机械设备就位、安装及调试。4、施工方法钢架可以采纳钢筋焊接的格栅钢架或由型钢、钢轨加工而成。由于格栅和钢支撑的力学作用不同一格栅必需和喷射混凝土浇筑一起才能受力，而钢架能独立受力，因此在必需运用钢架的地方绝不能运用格栅代替。4.1工艺流程：钢架施工工艺见下页。(1)钢架制作钢架按设计尺寸在洞外下料分节焊接制作。钢架加工交底时，要依据围岩级别，支护类型以及监控量测反馈信息适当预留变形量，并预留5cm施工误差。制作时严格按交底图纸进行。弯制钢架可采纳冷弯法，并以1：1大样限制尺寸。保证每节的弧度与尺寸均符合设计要求，每节两端均焊连接板，节点间通过连接板用螺栓连接牢靠，加工后进行试拼检查，严禁不合格品进场。先依据交底尺寸加工一品，放在水泥地面上试拼，当各部尺寸符合设计要求时，方进行批量生产，周边拼装允许偏差为±3cm,平面翘曲应小于2cmo(2)钢架安装安装钢架前，应检查开挖断面的中线、高程开挖轮廓线应符合设计要求，中线、高程允许偏差为±3cm0钢架可在开挖工作面以人工组装，各节钢架间以螺栓连接。钢架按设计要求安装，钢架的下端设在稳固的地层上,拱脚高度低于上部开挖底线以下1520cm。拱脚开挖超深时，加设钢板或混凝土垫块。安装后利用锁脚锚杆定位。超挖较大时,拱背喷填同级混凝土,以使支护与围岩密贴，限制其变形的进一步发展。两排钢架间用钢筋拉杆纵向连接坚固，间距严格按设计要求施作，以便形成整体受力结构。5、质量限制(1)由于隧道开挖断面大，大部分IV、V级围岩都采纳分部开挖，因此必需依据开挖方案、开挖轮廓、支护形态等设计制作钢架，并保证各节钢架连接的质量及整个钢架的线型。(2)本管段隧道由于开挖断面大，跨度大，加上钢架基本全环布设，钢拱架必需实行分片安装、最终连接成环，因此钢架加工精度会影响连接质量，连接强度干脆影响钢架的支护刚度，必需仔细做好钢架加工要求的技术交底；(3)钢架由于分片安装，不能马上闭合成环，在钢架连接处用加长锚杆或注浆小导管进行锁定，确保钢架支撑作用，在懦弱围岩施工中是特别重要的技术手段。(4)钢架由于自身重量大，安装时宜采纳机械协助人工安装，这样可加快安装进度同时提高安装质量，因此施工组织中管理者应依据隧道状况、工期要求等综合考虑配备安装设备。(5)钢架应尽快闭合成环，并喷射混凝土(特殊是格栅必需和混凝土凝聚才能发挥作用)，使喷射混凝土、锚杆、钢筋网、钢拱架一起形成有机受力整体，提高初期支护整体强度，从而有效传递围岩荷载。6、主要机械设备作业台车、冷弯机、电焊机、台式钻机、切割机。7、劳动力组织现场管理1人，技术3人，平安1人，质量1人，加工5人，安装作业16人，其他23人。8、平安、环保水保措施(1)平安措施a对从事电焊作业的人员，必需经过培训、考试合格、取得国家颁发的特殊工种操作证方能上岗作业。b从事电焊作业的人员，必需依据GB944888焊接与切割的要求,正确执行平安技术操作规程。C应确认电焊机技术状况良好。氧气、乙烘、发生器，经专业部门检查合格，方能投入运用。d施工作业人员必需进洞前要佩戴好平安防护用品。e严格依据机械设备的操作规程合理运用施工机械。对各种机械设备要定期进行检查，保证机械设备在正常状况下工作。f规范施工用电管理。要做到“一机、一闸、一爱护“，进洞电缆都要采纳绝缘电缆线架空进洞。g要保证工作区的照光明度满意施工规范要求。(2),环保水保措施a临时设施建设尽量少占或绕避良田、林地，爱护好原有树木及地表植被。临时用地范围的耕地实行措施复耕。b加工场地的下脚料要进行分类整理，原材料、半成品的堆码整齐。C洞内外施工场地修筑临时排水设施保证排水畅通。工地废水排放前先经沉淀池沉淀，并实行必要的净化措施处理达标后方可排放。
