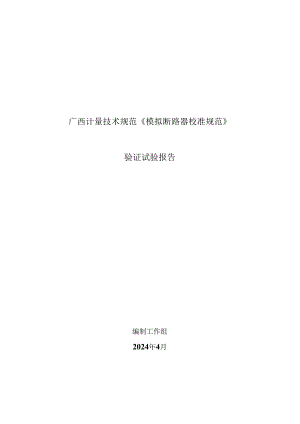

广西计量技术规范模拟断路器校准规范验证试验报告编制工作组2024年4月广西计量技术规范模拟断路器校准规范验证试验报告1试验目的选取1台模拟断路器作为试验对象，按校准规范中规定的主要项目进行试验，验证该校准规范条款的正确性和可行性。2试验方法采用模拟断路器校准规范进行性能试验。3试验时间2022年12月28日。4试验地点广西壮族自治区计量检测研究院邕宁基地二号楼202室5试验人员广西壮族自治区计量检测研究院全学明、邓家成6试验过程6.1 环境条件环境温度：20.8；湿度：58%RH6.2 测量所用标准装置及辅助试验设备标准装置及辅助设备的主要技术参数如表1所示：表1标准装置及辅助设备的主要技术参数序号仪器名称型号主要技术参数I模拟断路器校准装置YJT-QF时间测量：IOmS30sMPE：±2×105电压输出：20V260VMPE：±0.5%2数字示波器DSOXl102G带宽：500MHz：直流增益MPE：+1.5%电流探头测量：10mA25AMPE:±3%6.3 试验项目试验项目如下表2。表2验证试验项目序号试验项目1外观和工作正常性检查2合闸时间3分闸时间4线圈电阻线圈电流6.4试验回路验证试验采用有载分接开关测试仪校验装置进行，试验回路如下图所示，试验回路实物图如图所示。开械测压机性仪高关特试Dl被校模拟断路器空接点ftcr,a三三入*Oo空接点©公共Ml图2合闸时间校准连接示意图开械iM压机性仪高关特试3被校模拟断路器空接点空接力©公共*线至信号验入siG图3分同时间校准连接示意图图4线圈电阻校准连接示意图图2试验连线实物图6.5试验数据详细试验数据见附录。7试验结论通过试验，验证了模拟断路器校准规范相应条款制定是可靠的、准确的，能够实现对此类产品计量性能的把控。附录1试验数据一1 .样品信息及试验条件样品名称：模拟断路器；型号：PSS05；编号：44120101；出厂日期：/；制造厂：北京博电新力电力系统仪器有限公司；分、合闸操作电压：DCHOV合闸时间测量范围：（40、60、80、100、120、140、160、180、200、500）ms合闸时间测量精度：50OmS时：±20ms,其余±5ms分闸时间测量范围：（20、30、40、50、60、70、80、90、100、110）ms分闸时间测量精度：±5ms线圈电流测量范围：1.OA、1.5A、2.0A线圈电流测量精度：/环境条件：温度20.8：相对湿度58%：试验日期：2022/228；试验人员：全学明、邓家成；试验地点：广西壮族自治区计量检测研究院邕宁基地二号楼202室。2 .外观和检查被检仪器的标志应符合要求，具有产品名称、型号、产品编号、制造厂/商标信息。通电后仪器正常启动运作，数字显示面板字迹清晰、亮度均匀、无重叠字，无缺笔划现象等影响读数的缺陷。3 .合闸时间试验相别设定值（ms）实测值（ms）误差（ms）不确定度（依2）/%A4041.22-1.220.86061.50-1.500.98081.04-1.040.8100100.82-0.820.8120120.66-0.660.7140140.68-0.680.9160159.710.291.0180181.16-1.160.9200199.800.200.8500496.283.721.0B4041.20-1.20.76061.39-1.390.88081.33-1.330.8100100.79-0.790.8120121.04-1.040.8140140.87-0.870.9160159.960.040.9180181.38-1.380.9200199.970.030.8500496.203.801.0C4041.05-1.050.66061.29-1.290.78081.26-1.260.8100100.79-0.790.8120121.05-1.050.9140140.67-0.671.0160159.900.101.0180181.35-1.350.9200199.810.190.8500496.643.361.04 .分闸时间试验相别设定值(ms)实测值(ms)误差(ms)不确定度(上2)/%A2020.26-0.260.83030.32-0.320.94040.14-0.140.85050.25-0.250.76059.920.080.77069.710.290.78079.860.140.89090.20-0.200.810099.710.290.8110109.650.350.9B2019.160.840.73029.220.780.74039.040.960.75049.120.880.76058.731.270.77068.531.470.78078.721.280.79089.190.810.710098.561.440.7IlO108.561.440.7C2019.660.340.63029.740.260.74039.520.480.75049.600.400.76059.180.820.77069.080.920.88079.220.780.89089.660.340.810099.120.880.9IlO109.090.910.95 .线圈电阻试验标称值（）实测值（Q）误差（Q）不确定度（=2）/%110110.33-0.33473.3373.68-03545555.19-0.1946 .线圈电流试验标称值（八）实测值（八）误差（八）不确定度Qk=2）/%1.00.9970.00341.51.4930.00742.01.9930.0074试验数据二1.样品信息及试验条件样品名称：高压开关测试仪校验装置；型号：GKC-JZ；编号：DB528；出厂日期：/：制造厂：上海源佳通电气有限公司；分、合闸操作电压：DCUOV合闸时间测量范围：(1010000)ms合闸时间测量精度：0.5%±0.1ms分闸时间测量范围：(1010000)ms分闸时间测量精度：0.5%±0.1ms环境条件：温度20.8：相对湿度58%：试验日期：2022-12-28；试验人员：全学明、邓家成；试验地点：广西壮族自治区计量检测研究院邕宁基地二号楼202室。2 .外观和检查被检仪器的标志应符合要求，具有产品名称、型号、产品编号、制造厂/商标信息。通电后仪器正常启动运作，数字显示面板字迹清晰、亮度均匀、无重叠字,无缺笔划现象等影响读数的缺陷。3 .合闸时间试验相别设定值(ms)实测值(ms)误差(ms)不确定度(k=2)msA1010.01-0.010.032020.01-0.010.035050.000.000.0310099.990.010.03200199.970.030.03500499.990.010.0310001000.01-0.010.0520002000.02-0.020.061000010000.04-0.040.25B1010.01-0.010.032020.000.000.035050.000.000.03100100.000.000.03200199.990.010.03500500.01-0.010.0310001000.02-0.020.0520002000.02-0.020.061000010000.03-0.030.25C1010.01-0.010.032020.01-0.010.035050.01-0.010.0310099.990.010.03200199.990.010.03500500.01-0.010.0310001000.02-0.020.0520002000.02-0.020.061000010000.03-0.030.254 .分闸时间试验相别设定值(ms)实测值(ms)误差(ms)不确定度(k=2)msAIO10.05-0.050.032020.05-0.050.035050.05-0.050.03100100.03-0.030.03200200.02-0.020.03500499.980.020.031000999.860.140.0520001999.690.310.06100009998.171.830.25B1010.04-0.040.032020.04-0.040.035050.04-0.040.03100100.02-0.020.03200200.01-0.010.03500499.960.040.031000999.830.170.0520001999.660.340.06100009998.081.920.25C1010.04-0.040.032020.04-0.040.035050.04-0.040.03100100.03-0.030.03200200.02-0.020.03500499.950.050.031000999.8
