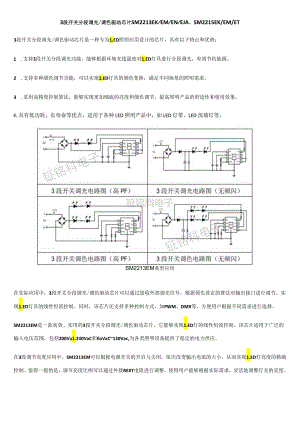

3段开关分段调光/调色驱动芯片SM2213EKEMENEJA、SM2215EK/EM/ET3段开关分段调光/调色驱动芯片是一种专为1.ED照明应用设计的芯片，具有以下特点和优势：1 .支持3段开关分段调光功能，能够根据环境光线强度对1.ED灯具进行分段调光，有效节约能源。2 .支持多种颜色调节功能，可以实现1.ED灯具的颜色变换，满足不同场景的照明需求。3 .采用高精度控制算法，能够实现更加细底的亮度和颜色调节，提高照明产品的舒适性和使用效果。SM2213EM典型应用在实际应用中，3段开关分段调光/调色驱动芯片可以通过接收外部调光信号，根据预先设定的算法对输出接口进行调节，实现1.ED灯具的线性恒流控制。同时，该芯片还支持多种控制方式，如PWM、DMX等，方便用户根据不同需求进行选择。SM2213EM是一款高效、实用的3段开关分段调光/调色驱动芯片，它能够实现1.ED灯的线性恒流控制。该芯片适用于广泛的输入电压范围，包括200Va1.240VaC和IloVaC130Vac,为各类照明设备提供了稳定的电力供应。在3段调节亮度应用中，SM2213EM可以根据电源开关的开启与关闭，依次改变输出电流的大小，从而实现1.ED灯亮度的精确控制。值得一提的是，调节亮度比例可以通过外接REXT电阻进行调整，使得用户能够根据实际需求，灵活地调整灯光的亮度。BOM单位号参数位号参数位号参数FR110R/1W绕线电阻R210R)805C31QnF1KVRV17D471R3100K/1206U1SM2213EMDB1MB6SC11uF16V1.ED1-1.ED1318V3O11W2835R191FV0805C24.7uF16V技术支持I33<329I>3O59SM2213EM高PF值调光方案而在3段调节色温应用中，SM2213EM同样表现出色。通过开启关闭电源开关，可以依次改变两路输出端口开关状态，实现两路不同颜色1.ED灯的交替亮灭，进而达到调节色温的目的。此外，调节外接REXT电阻还可以对输出功率进行精细调整，满足不同场景下对灯光效果的需求。总之，SM2213EM3段开关分段调光/调色驱动芯片凭借其优异的性能和丰富的功能，为现代照明行业提供了极大的便利。不仅能够实现1.ED灯的亮度与色温的精确控制，还具有较高的稳定性和可靠性，广泛应用于商业、家居等照明场合。
