300MW 级汽轮机运行导则.docx

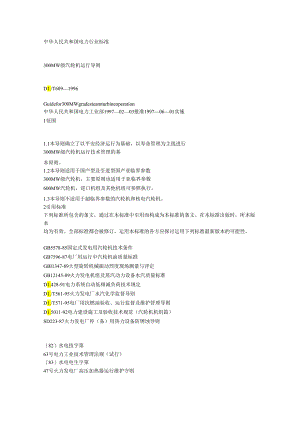

中华人民共和国电力行业标准300MW级汽轮机运行导则D1./T6091996Guidefor300MWgradesteamturbineoperation中华人民共和国电力工业部19970203批准19970601实施1范围1.1本导则确立了以平安经济运行为基础，以寿命管理为主线进行300MW级汽轮机运行技术管理的基本原则。1.2本导则适用于国产型及引进型国产亚临界参数300MW级汽轮机，主要原则也适用于亚临界参数600MW汽轮机，进口机组及其他机组可参照执行。1.3本导则不适用于超临界参数的汽轮机和核电汽轮机。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在本标准出版时，所本版本均为有效。全部标准都会被修订，运用本标准的各方应探讨运用下列标准最新版本的可能性。GB5578-85固定式发电用汽轮机技术条件GB7596-87电厂用运行中汽轮机油质量标准GBl1347-89大型旋转机械振动烈度现场测量与评定GB12145-89火力发电机组及蒸汽动力设备水汽质量标准D1.428-91电力系统自动低频减负荷技术规定D1./T561-95火力发电厂水汽化学监督导则D1./T571-95电厂用抗燃油验收、运行监督及维护管理导则D1.5011-92电力建设施工及验收技术规范（汽轮机机组篇）SD223-87火力发电厂停（备）用热力设备防锈蚀导则（82）水电技字第63号电力工业技术管理法规（试行）（83）水电电生字第47号火力发电厂高压加热器运行维护守则电安生1994227号电业平安工作规程（热力和机械部分）3总则3.1汽轮机运行的主要任务是：合理地安排和运用汽轮机寿命，正确地启停操作，良好地检查维护，严格地调整限制参数，细致地整定试验，牢靠地预防和处理事故，使之常常处于平安、经济、牢靠、稳定运行的良好状态。3.2制定本导则是为了正确指导运行操作维护，加强汽轮机寿命管理，进一步提高300MW级汽轮机运行水平，满意电力生产须要。3.3本导则是通用性、原则性的技术规定。本导则对汽轮机启停方式的选择和操作要求、重要运行参数限制范围、正常与特殊运行方式应当遵守的一般原则等做了明确规定，提出了属于运行范围内的主要检查、维护、试验、调整等内容，确立了常见事故的预防和处理原则。如制造厂有明确规定的应遵照执行，制造厂无明确规定的应按本导则执行。3.4以本导则为依据,结合制造厂出具的技术文件及设备实际状况编制现场汽轮机运行规程。编写运行规程一般应有的主要内容见附录F（提示的附录）。4汽轮机寿命管理为了确保300MW级汽轮机平安经济运行，应以寿命管理为主线进行现场运行技术管理。4.1合理安排和运用汽轮机寿命4.1.重汽轮机的寿命安排一般取决于汽轮机的结构和运用特点、启停次数、启停方式、工况改变、甩负荷带厂用电的次数等。要依据不同机型及其运行方式进行安排。4.1.2在汽轮机设计寿命年限内，依据制造厂供应的寿命管理曲线一般安排蠕变寿命损耗占20%,疲劳寿命损耗占80%。汽轮机寿命安排要留有余地，一般状况下寿命损耗只安排80%左右，其余20%以备突发性事故。汽轮机寿命安排示例见附录E（提示的附录）。4.1.3带基本负荷的汽轮机，每次冷态启动的寿命损耗率可以安排得大一些，一般限制在0.05%/次；调峰机组的寿命损耗主要消耗在热态启停中，每次启停的寿命损耗率可安排得小一些，一般为0.01%/次。4.2汽轮机转子寿命的监测与管理4.2.1每台汽轮机应以制造厂供应汽轮机寿命管理曲线为依据，绘制各种工况启动曲线。汽轮机启停曲线示例见附录D（提示的附录）。4.2.2每台汽轮机应建立并逐步完善转子寿命损耗数据库，依据制造厂供应的寿命管理曲线进行限制，使汽轮机寿命损耗处于受控状态，以便指导运行人员进行开停机操作和运行参数调整及对异样工况的处理。4.3削减汽轮机转子寿命损耗的原则4.3.1启动中预防汽轮机转子脆性损伤a）启动时应依据汽缸金属温度水平合理选择冲转蒸汽参数和轴封供汽温度，严格限制金属温升率。b）一般以中压缸排汽口处金属温度或排汽温度为参考，推断转子金属温度特殊是中压转子中心孔金属温度是否已超过金属低温脆性转变温度（FAn）OC）汽轮机冷态启动时，有条件的可在盘车状态下进行转子预热，变冷态启动为热态启动。d）如制造厂允许，可以采纳冷态中压缸启动方式，以改善汽轮机启动条件。e）紧急保安器超速试验，必需待中压转子末级中心孔金属温度达到FAn以上方可进行，一般规定汽轮发电机组带10%25%额定负荷稳定暖机至少4ho4.3.2运行中削减汽轮机转子寿命损耗a）避开短时间内负荷大幅度变动，严格限制运行中转子表面工质温度改变率在最大允许范围内。b）严格限制汽轮机甩负荷后空转运行时间。c）防止主、再热蒸汽温度及轴封供汽温度与转子表面金属温度严峻失配。d）在汽轮机启动、运行、停机及停机后未完全冷却之前，均应严防湿蒸汽、冷气和水进入汽缸。4.4加强牢靠性管理，削减汽轮机寿命损耗4.4。1牢靠性指标不仅反映了设计、制造、安装水平和质量，是技术改造和技术进步的重要依据，还直接反映了发电厂运行管理及设备修理状况，是现代化汽轮机运行管理的重要内容。4. 4.2汽轮机设备大都是可修理的，其寿命安排也有很大共性。在汽轮机运用寿命年限内，通过牢靠性统计分析，可以找出因运行检修维护不当造成的寿命损耗，从而改善运行操作方法和检修维护方案，逐步由被动检修转变为状态监测和预知性修理，提高设备等效可用系数（EAF）,削减等效强迫停用率（EFOR）,削减修理费用，延长汽轮机运用寿命，取得更大平安经济效益。5汽轮机启动汽轮机启动应在合理的寿命损耗范围内平稳升速带负荷，防止胀差超限、缸体温差超限、动静摩擦、轴系异样振动等异样状况，不出现危及主机平安的协助设备、热控装置等异样运行，并尽量缩短启动时间，减少启动消耗，以取得最佳平安经济效益。5. 1启动方式划分5.1.1按启动时汽缸进汽方式划分a）高压缸启动（或高、中压缸联合启动）;b）中压缸启动。5.1.2按冲转前汽轮机金属温度划分高压缸启动时按调整级处金属温度划分；中压缸启动时按中压第一压力级处金属温度划分。具体划分温度应按制造厂规定。一般划分为：a）冷态启动；b）温态启动；C）热态启动；d）极热态启动。5.1.3按停机时间划分a）冷态启动：停机超过72h,金属温度已下降至其额定负荷值的40%以下。b）温态启动：停机在1072h之间，金属温度己下降至其额定负荷值的40%80%之间。C）极热态启动：停机在Ih以内，金属温度仍维持或接近其额定负荷值。5.1.4按阀门限制方式划分a）主汽阀启动；b）调整阀启动。5.2启动前应具备的条件5.2.1系统要求：a）汽轮机各系统及设备完好，阀门位置正确。b）汽、水、油系统及设备冲洗合格。C）热控装置的仪表、声光报警、设备状态及参数显示正常。d）计算机限制系统连续正常工作2h以上。5.2.2启动前的试验全部合格。5.2.3盘车：汽轮机冲动前连续盘车，主要是削减冲转惯性，消退弹性热弯曲。因此冲转前盘车应连续运转4h,特殊状况不少于2h05.2.4轴封供汽及凝汽器抽真空：a）轴封供汽1）静止的转子禁止向轴封供汽，以避开转子产生热弯曲。2）高、中、低压轴封供汽温度与转子轴封区间金属表面温度应匹配，不应超过制造厂允许的偏差值。过热度不应低于14,以防止凝聚放热使转子表面产生过高热应力造成金属疲惫而增加寿命损耗。b）凝汽器抽真空1）汽轮机轴封未送汽凝汽器不应抽真空。我国早期国产机组规定冷态启动时先抽真空后送轴封汽，如制造厂无新规定，可仍按原规定执行。2）冲转前应建立并保持适当的凝汽器真空，以利于汽轮机加热、排汽温度不超限及旁路系统刚好投用。5.2.5旁路系统：a）旁路系统的设置及其型式、容量和限制水平，应按机组特性或有关设计规程规定。b）设有旁路系统机组的启动方法应由制造厂提出，如中压缸启动或高、中压调门及旁路协调启动等。C）旁路系统投用前应确认自动、联锁、爱护正常且在投入状态。d）旁路系统运用时限制高、中压缸蒸汽流量应匹配，应分别满意高压缸和中、低压缸在不同工况下最小冷却流量。e）汽轮机运行中旁路系统如不能处于热备用状态，应退出自动，避开投用时蒸汽管道发生水冲击。5.2.6遇下列状况之一时，禁止汽轮机冲转或并入电网：a）全部转速表失灵。b）调速系统不能维持汽轮机空转或甩负荷后动态飞升转速超出紧急保安器动作值。C）高、中压主汽门、调速汽门、高压缸排汽逆止门、回热系统中任一只抽汽逆止门关闭不严、卡涩或动作失灵。d）紧急保安器超速试验不合格。e）汽轮机任一跳机爱护失灵。汽轮机一般具备的事故跳机爱护见附录Al（标准的附录）。f）汽轮机任一主要限制参数失去监视或任一主要调整限制装置失灵。汽轮机一般主要监测参数见附录A2（标准的附录）,汽轮机一般具备的主要调整限制装置见附录A3（标准的附录）。g）启动油泵、抗燃油泵、润滑油泵、事故油泵、顶轴油泵之一故障或其自启动装置失灵。h）中学压外缸内壁上下温差大于或等于560Ci）转子偏心度在原始高点相位处的偏差值大于O.02mmOj）盘车装置故障、盘车不动或盘车电流超限。k）汽轮机动静部分有清晰的金属摩擦声或其他异音。D汽、水、油品质不合格。5.3冷态启动5.3.1冲转参数选择：汽轮机冷态启动时，主汽门前主、再热蒸汽压力和温度应满意制造厂供应的有关启动曲线的要求。进入汽轮机的主蒸汽至少有50的过热度，但其温度一般不宜大于426。双管道蒸汽温度差一般不大于17o主、再热蒸汽温差，中学压合缸机组一般为28,短时可达42,最大不大于8O0C5.3.2汽轮机冲转前应对主、辅设备及相关系统进行全面检查，均应具备启动条件。503.3汽轮机冲转：a）汽轮机冲转至600rmin,快速切断进汽，应在5min内进行摩擦检查，细致倾听汽轮机内部声音，确认通流部分无摩擦、各轴承回油正常，方可马上升速。升速率一般为每分钟100r/mi11ob）暖机时间、暖机转速应按制造厂供应的启动曲线进行。C）转速升至中学压转子一阶临界转速前，应进行检查或中速暖机。CI）暖机时间和温度应满意制造厂规定的要求。5.3.4汽轮机定速后应测量记录各有关数据，经全面检查正常后可进行有关试验，试验中重新复位应以每分钟200r/rain的升速率升至定速。5.3.5并网及带负荷：a）并网后马上带5%额定负荷暖机，在此负荷下至少稳定运行30min在此期间，主蒸汽温度每改变2,稳定暖机时间增加lmin（b）严格按启动曲线要求限制升负荷率及主、再热蒸汽参数的改变率。C）升负荷至预定的负荷点，确认相应的疏水阀应关闭。d）检查确认汽轮机振动、汽缸膨胀、胀差、轴向位移、轴承金属温度、回油温度、油系统压力、温度等主要监测参数在正常范围。C）高、低压加热器应随机启动，当供除氧器的抽汽压力高于除氧器内部压力并能克服高度差引起的静压时，应切换为该段抽汽，除氧器滑压运行。f）依据负荷的增加应刚好调整凝汽器真空，切换或投入给水泵、循环水泵、疏水泵等协助设备言5.4热态启动5.4.1冲转参数选择
