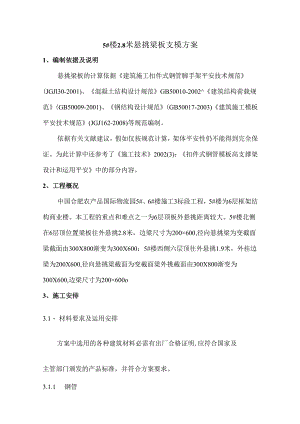

5#楼2.8米悬挑梁板支模方案1、编制依据及说明悬挑梁板的计算依据建筑施工扣件式钢管脚手架平安技术规范(JGJl30-2001)、混凝土结构设计规范GB50010-2002建筑结构荷载规范(GB50009-2001)、钢结构设计规范(GB50017-2003)建筑施工模板平安技术规范(JGJ162-2008)等规范编制。依据有关文献建议，假如仅按规范计算，架体平安性仍不能得到完全保证。为此计算中还参考了施工技术2002(3)：扣件式钢管模板高支撑架设计和运用平安中的部分内容。2、工程概况中国合肥农产品国际物流园5#、6#楼施工3标段工程，5#楼为6层框架结构商业楼。本工程的重点和难点之一为6层顶板外悬挑距离较大。5#楼北侧在6层顶位置梁板往外悬挑2.8米，边梁尺寸为200×600,径向悬挑梁为变截面梁截面由300X800渐变为300X600；5#楼西侧六层顶往外悬挑1.9米，外挂边梁为200X600,径向悬挑梁截面为变截面梁外挑截面由300X800渐变为300X600,边梁尺寸为200×600o3、施工安排3.1、 材料要求及运用安排方案中选用的各种建筑材料必需有出厂合格证明,应符合国家及主管部门颁发的产品标准，并符合方案要求。3.1.1 钢管立杆、斜杆、横杆均采纳48X3.O一般焊接钢管，钢管必需有出厂合格证，两端切口需平直，不得有斜口、毛口、卷口等现象，更不得运用锈蚀、弯曲、压扁、裂缝的钢管。扣件在运用前必需进行检查、保养，不得有变形、滑丝裂缝以及其它不允许的缺陷，扣件要有出厂合格证。3.1.2 1.2模板采纳优质18mm厚胶合板，50X100木杨，要求大面尺寸一样，小面不变形、无死节、无断裂。平安网必需有出厂合格证和深圳市安监站颁发的准用证，不得运用已经腐烂或破损严峻的平安网，当对其质量有怀疑时，要做冲切破坏试验。脚手板采纳新竹笆片。3.1.3 型钢、钢板本工程采纳16号标准工字钢进行悬挑，中48X3.0一般焊接钢管进行支撑。电焊条采纳E43型焊条，焊条必需具有出厂质量证明书。如须改动焊条型号，必需征得编制人的同意。严禁运用过期、药皮脱落、焊芯生锈的焊条。焊接前将焊条进行烘焙处理。全部焊缝均为二级焊缝。标准钢扣件，12对拉螺杆。将胶合板与方木料按施工图设计的构件尺寸制作成型。3.2、 主要机具设备运用安排塔吊、电焊机、锤子、活动扳手、撬棍、电钻、水平尺、线坠、电锯等。3.3、 施工进度安排5#楼北、西侧6层悬挑，采纳在六层起先悬挑，五层顶施工时放置预埋件(压环及定位钢筋)；在布置工字钢前，预先将48×3.O一般焊接钢管进行下料和焊接加强筋，以便卡住现浇楼地面。4、计算书4.1截面为300X800的径向悬挑梁计算条件：(1)梁截面取300X800,支架小横档档距按1200考虑，沿梁方向为800,梁底加设1根立杆(支撑在工字钢上)；(2)碎塌落度20Cnb硅容量x=24KNm入模温度15°C；(3)振捣碎时产生荷载标准值为4.0KNi(4)底模自重荷载取0.5KNm21.2.1.2荷载收集：底模自重：0.5×0.3=0.15KNm税自重：24×0.3×0.8=5.76KNm钢筋自重：1.5×0.3×0.8=0.36KNm振捣碎荷载标准值：4.0×0.3=1.2KNm组合:q1=1.2×(0.15+5.76+0.36)÷1.4×1.2=9.204KNm=1.2×(0.15+5.76÷0.36)=7.524KNm1.2.1.3底模验算按简支梁计算，梁底铺3块通长50X100木方料。(1)抗弯验算M=0.125×9.204X0.82=MW=1.151×IO6×6/50×1002×3=2.96Nmm2<13Nmm2(满意)(2)挠度验算W=5×q217384E>5×12×7.524×IO6×0.8,3×384×9.5×IO3×50×1003=0.138mmW=1/400=800/400=2.OmmW<W，满意要求。1.2.1.4小楞验算：（梁底加1根立杆）q=9.204×0.8/0.3=24.544KNm计算简图如下：=24.544KNm。JJJJJ。1.1RaRE450151545024.544×0.3（8×1.2-4×0.32×1.2+0.3?）/384El=XlX1.2348EIX1=7.146KN>6KN（扣件抗滑移值）不能满意R=Rb=O.11KN<6KN（满意）经过计算，为确保平安，在梁底立杆上必需加双扣件来增大立杆的抗滑移系数。1.2.1.5立杆稳定计算N=7.146KN<27.2KN（对接立杆允许荷载值）满意要求i=l4（482+42.62）z2=16.04mm=1.i=180016.04=112（水平杆步距等于小于1800,下设水平扫地杆，支撑系统与柱作连接）查表中二0.502=NA=7.146×l7.502×4.89×109.HNmm2<215Nmm2所以立杆稳定牢靠。1.2,1.6侧模验算F=XXH=24义08=19.2KNm2组合：P=4×1.4+19.2×1.2=28.64KNm2q=28.64×O.8=22.912KNmX=5×48×22.912×0.8/384=14.32KNR=Rb=5.728KN>6KN(扣件抗滑移值)，满意要求。因梁为800高，按规范要求加对拉螺杆。1.2.1.7对拉螺杆计算(1)采纳1根拉螺杆采纳中12(HPB235),A=76mm2(2)对拉螺杆间距采纳450N=22.912×0.45=10.31KN<12.9KN(单根拉力)满意螺杆间距为450,为确保平安，两侧均采纳双螺帽。4.2截面为300×800的悬挑跨中梁(垂直于工字钢方向)，计算条件:(1)梁截面取300x800,支架小横档档距按100O考虑，沿梁方向为1000,梁底加设立杆；(2)碎塌落度20cm,硅容量寸二24KN11入模温度15°C；(3)振捣碎时产生荷载标准值为4.0KNm20荷载收集：底模自重：0.5×0.2=0.10KNm校自重：24×0.2×0.8=3.84KNm钢筋自重：1.5×0.2×0.8=0.24KNm振捣碎荷载标准值：4.0×0.2=0.8KNm组合：q=1.2×(0.1+3.84+0.24)+1.4×0.8=6.028KNmq2=1.2×(0.1+3.12+0.195)=5.016KNm底模验算按简支梁计算，梁底铺3根通长50x100木方料。（I）抗弯验算M=0.125×6.136×l2=0.767KN.m=MW=0.767×106×¾50×1002×3=3.068Nmm2<13Nmm2（满意）（2）挠度验算W=5×q24584EI=5×12×5.016×10123×384×9.5×103×5O×1OO3=O.5498mmW=A00=1000400=2.5mmW<W,满意要求小楞验算：（梁底加1根立杆）q=6.136×0.¾0.2=18.408KNm计算简图如下：q=18.40QKNZmJJJJJJJJ&7TA个1.个RARB400IlOOI10040018.084×0.2（8×1.03-4×0.22×l+0.23）384EI=Xi×13A8EX=3.67KN<8KN（扣件抗滑移值）满意Ra=Rb=0.0058KN<8KN（满意）立杆稳定计算N=3.670KN<27.2KN（对接立杆允许荷载值）满意要求i=lA（482+42.62）v2=16.04mm=1.i=180016.04=112（水平杆步距等于小于1800,下设水平扫地杆，支撑系统与柱作连接）查表中二0.502=NA=3.67×1030.502×3.974×102=18.40Nmm2<205Nmm2所以立杆稳定牢靠。侧模验算F=×H=24×0.8=19.2KNm2组合：P=4×1.4+19.2×1.2=28.64KNm2q=28.64×0.6=17.184KNm1=5×48×14.592×0,¾384=6.44KNRa=Rb=6.38KN<8KN(扣件抗滑移值)，满意要求。为确保平安，小横杆两端加双扣件来增大抗滑移值为符合模数，和从平安角度考虑，立杆间距取值为1.Im4.3截面为200×600的边梁，计算条件：(1)梁截面取200×600,支架小横档档距按1000考虑，沿梁方向为1000,梁底加设立杆；(2)碎塌落度20cm,砂容量寸二24KN11入模温度15°C；(3)振捣碎时产生荷载标准值为4.0KNm20荷载收集：底模自重：0.5×0.2=0.10KNm校自重：24×0.2×0.65=3.12KNm钢筋自重：1.5×0.2×0.65=0.195KNm振捣碎荷载标准值：4.0×0.2=0.8KNm组合：qi=1.2×(0.1+3.12+0.195)+1.4×0.8=6.028KNmq2=1.2×(0.1+3.12+0.195)=4.908KNm底模验算按简支梁计算，梁底铺3根通长50x100木方料。（I）抗弯验算M=0.125×6.028×l2=0.7535KN.m=MW=0.7535×106×S0×1002×3=3.014Nmm2<13Nmm2（满意）（2）挠度验算W=5×q24584EI=5×12×4.908×1012×384×9.5×103×5O×1OO3=O.538mmW=A00=1000400=2.5mmW<W，满意要求小楞验算：（梁底加1根立杆）q=6.028×0.0.2=18.084KNm计算简图如下：q=18.084GKNZmJJJJJJJ个1个RaRB40040018.084×0.2（8×1.03-4×0.22×l+0.23）384EI=Xi×13A8EIX=3.547KN<8KN（扣件抗滑移值）满意Ra=Rb=0.035KN<8KN（满意）立杆稳定计算N=3.547KN<27.2KN（对接立杆允许荷载值）满意要求i=lA（482+42.62）v2=16.04mm=1.i=180016.04=112（水平杆步距等于小于1800,下设水平扫地杆，支撑系统与柱作连接）查表中二0.502=NA=3.547×1030.502×3.974×102=17.17Nmm2<205Nmm2所以立杆稳定牢靠。侧模验算F=×H=24×0.65=15.6KNm2组合：P=4×1.4+15.6×1.2=24.32KNm2q=24.32×0.6=14.592KNm1=5×48×14.592×0,¾384=5.472KNRa=Rb=5.064KN<8KN（扣件抗滑移值），满意要求。为确保平安，小横杆两端加双扣件来增大抗滑移值为符合模数，和从平安角度考虑，立杆间距取为1.Im4.4板100mm厚计算书板下立杆间距分别按800考虑，木方间距200；硅容重取X二24KN11A钢筋自重标准值1.3KNm模板自重取0.3KN11）2;施工人员及设备荷载标准值为2.5KN
