临设水电施工组织设计.docx

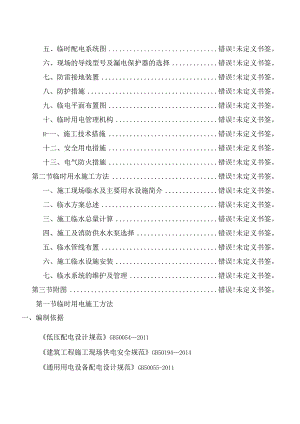

第一节临时用电施工方法1一、编制依据:1二、现场概况1三、用电设备计划2四、电缆的选择3五、临时配电系统图错误!未定义书签。六、现场的导线型号及漏电保护器的选择错误!未定义书签。七、防雷接地装置错误!未定义书签。八、防护措施错误!未定义书签。九、临电平面布置图错误!未定义书签。十、临时用电管理机构错误!未定义书签。H-一、施工技术措施错误!未定义书签。十二、安全用电措施错误!未定义书签。十三、电气防火措施错误!未定义书签。第二节临时用水施工方法错误!未定义书签。一、施工现场临水及主要用水设施简介错误!未定义书签。二、临水方案总述错误!未定义书签。三、施工临水总量计算错误!未定义书签。四、施工及消防供水水泵选择错误!未定义书签。五、临水管线布置错误!未定义书签。六、施工临水设施安装错误!未定义书签。七、临水系统的维护及管理错误!未定义书签。第三节附图错误!未定义书签。第一节临时用电施工方法一、编制依据低压配电设计规范GB500542011建筑工程施工现场供电安全规范GB501942014通用用电设备配电设计规范GB50055-2011供配电系统设计规范GB500522009施工现场临时用电安全技术规范JGJ462005建筑施工安全检查标准JGJ592011天津市建设工程施工现场临时用电配电箱安全技术标准DB29-182-2008建筑物防雷设计规范GB50057-2010二、现场概况工程名称：工程位置：建筑面积：55117m2结构型式：框架、框剪建设单位：监理单位：设计单位：甲方提供两台变压器(每台额定容量为315KAV),及现场提供APKAP2两台总配电箱(400KVA/63OA)作为现场临时用电供施工使用，根据现场施工情况，我方布置了用电方案。第一回路引至办公区电源总箱APlT,第二回路引至3#楼塔吊、4#楼塔吊、15#楼塔吊及一个钢筋加工区、木工加工区电源总箱APl-2,第三回路引至11#楼塔吊、12#楼塔吊、13#楼塔吊及钢筋加工区、木工加工区电源总箱AP2-1,第四回路引至生活区电源总箱AP2-2o供电干线均采用五芯直埋YJ1.22-4*240+1*120电缆，在每个建筑物处设置分配箱。现场供电方式：在现场设置的总分配电箱，向各楼、各加工区、办公区、生活区设置分配电箱。三、用电设备计划1、现场主要用电设备负荷编号设备名称数量功率数KW电压总容量KW1切断机43380122调直机411380443弯曲机43380124弯箍机32.53807.55套丝机334380126塔吊648.7380292.27电焊机8253802008水泵571.238068.49电锯433801210施工电梯733380231合计891.12、施工现场所需照明负荷序号灯具名称规格(kw)数量(盏)容量(kw)等效功率(kw)1投光灯261220合计203、办公区、生活区用电负荷序号名称规格(kw)数量(台)总功率(kw)1日光灯0.0415062节能灯0.0131441.93热水器2484蒸饭箱62125电脑及打印设备0.31036空调22040合计70.9四、电缆的选择4、负荷计算41、单台设备负荷计算方法PT/n(311)/一、I=Pe/(3×Un×cos×)(312)Pjl用电设备的有功计算负荷(KW)Pe用电设备的设备容量n用电设备的效率4一2、各用电设备组负荷计算方法Pjs=KxXpe(3-21)Qjs=Pjs×tg(322)Sjs=(p2js÷Q2js)(323)/Ijs=Sjs/3×Un(324)Pjx-用电设备组的有功计算负荷(KW)Qjx-用电设备组的无功计算负荷(KVAR)Sjx一用电设备组的视在计算负荷(KVA)Pe用电设备组的设备的容量总和，不包括用电设备容量负荷(KW)KX用电设备组的需要系数tgd)一及功率因数角相对应的正切值43、总配电箱的负荷计算方法Pjs=KppjsQj=KpQjs(331)(332)SjZ=(p2jz÷Q2jz)(333)Ijz=Sjz/3×Un(334)或采用下列公式用电负荷计算：Ssh=I.05-1.KKlP1cos+K2P2+KPn)由公式求得施工现场设备用电量后，即为施工现场所需供电总容量,即SzSSH式中:Sz:施工现场供电所提供的总容量(KVA)；Ssh:施工现场用电设备所需总容量(KVA);Pn:用电设备功率的总和(kW)；K：电动机同时使用系数，10台以内取0.7,11-30台取0.6,30台以上取0.5；电焊机同时使用系数，310台取0.6,10台以上取0.5；1.051.10：容量损失系数；n：电动机效率系数，平均为0.750.90,一般为0.85;cos:电动机平均功率因数，施工现场最高取0.750.78,一般取0.650.75o44、单相负载接于各项负荷计算等效三相计算Pe不超过三相总容量15%,可按三相平衡分配计算，即设备容量等于所有单相总容量；如单相设备的不对称总容量大于三相设备总容量的15%以上时，设备容量PS应按3倍最大相负荷的原则进行计算。441、单相负荷接于各项电压时Ps=3Ps.a>(341)442、单相设备接在同一线电压时Ps=3Ps.P(342)4-4-3>照明设备的设备容量：白炽灯、碘铝灯设备容量等于灯泡的额定功率(Kw)Pe=Ps荧火灯的设备容量等于灯泡额定功率的1.2倍Pe=I.2Pn高压汞灯、金属卤化物灯的设备容量等于灯泡额定功率的1.I倍Pe=I.IPn用电设备组的Kx.cos及tg表设备组名称数量KxcostgI类电动机组10台以下0.820.820.7710台以上0.750.780.8011类电动机组10台以下0.700.780.8010台以上0.350.750.88设备组名称数量KXcostgIn类电动机组10台以下0.600.730.9410台以上0.500.701.02IV类电动机组10台以下0.500.701.0210台以上0.400.671.11V类电动机组10台以下0.300.701.0210台以上0.200.651.17I类电焊机组10台以下0.450.471.8810台以上0.350.432.16II类电焊机组10台以下0.450.651.1710台以上0.350.601.33生活用电及照明综合0.90.90.48室内0.80.950.33室外1.000.850.62用电设备组分组明细表用电设备组名称用电设备I类电动机组管井降水真空泵、深井降水用潜水泵。II类电动机组冷扎扭机，数层施工供水水泵。III类电动机组明排水水泵，切割机，木工圆锯V类电动机组用电设备IV类电动机组平板振动器，插入式振动器，附着式振动器，调直钢筋，电动吊篮，钢筋切断机，弯曲机，调直机，钢筋套丝机，弯管机，套丝切管机，手持电动工具，塔吊小车电机、行走电机。V类电动机组塔吊，施工电梯。II类电焊机组直流焊机，对焊机，点焊机，电渣压力焊机。生活用电及照明组冰箱，电热水器，空调，白炽灯，荧光灯，碘鸨灯，镐灯。注：此表只作为参考。用电设备组的分组应根据用途、性能和使用场合的不同进行选择。(1)第一路办公区用电预留负荷为100KWPe=100KWP动二O.5*1OOKW=5OKWQ动二1.33*50=66.5KVA/S视二P?动+g鎏=83.2KI总=126.41A一电缆选用YJ1.22-4*240+1*120能满足使用，总负荷为83.2KVA,配电箱选用400KVA能够满足施工要求。总配电箱选用630A漏电断路器，以保证施工安全用电。(2)第二路设备：切断机：2台3KW6KW塔吊：3台48.7KW146.IKW弯曲机：2台3KW6KW调直机：2台IlKW22KW无齿锯：2台2.2KW4.4KW。电锯：2台3KW6KW弯箍机：1台2.5KW2.5KW套丝机：1台4KW4KW施工电梯：2台33KW66KWPe=263KW取270KW计算P动二O.5*270KW=135KW电缆选用YJ1.22-4*240+1*120能满足使用，总负荷为225KVA,配电箱选用400KVA能够满足施工要求。总配电箱选用630A漏电断路器，以保证施工安全用电。第三路设备：切断机：2台3KW6KW塔吊：3台48.7KW146.IKW弯曲机：2台3KW6KW调直机：2台3KW6KW无齿锯：2台2.2KW4.4KW。电锯：2台3KW6KW弯箍机：2台2.5KW5KW套丝机：2台4KW4KW施工电梯：5台33KW165KW以上设备总负荷381.5KTVPe=348.5KWP动二0.5*348.5KW=174.5KWQ动二1.33*174.5=232.IKVA/s视二/动+Nga如丝_I总=441.2A一_电缆选用YJ1.22-4*185+1*95能满足使用，总负荷为290.4KVA,配电箱选用400KVA能够满足施工要求。总配电箱选用630A漏电断路器，以保证施工安全用电。(4)第四路办公区用电预留负荷为100KWXPe=100KWP动二O.5*1OOKW=5OKWQ动二1.33*50=66.5KVA/S视二P?动十/总=126.41A电缆选用YJ1.22-4*240+1*120能满足使用，总负荷为83.2KVA,配电箱选用400KVA能够满足施工要求。总配电箱选用630A漏电断路器，以保证施工安全用电。综上所述，在装饰期间最少有7部施工电梯及2台吊车及其他电焊机或其他工器具同时作业，总功率最少将达到400KW,现有两台315KW变压器可以满足施工作业用电要求。
