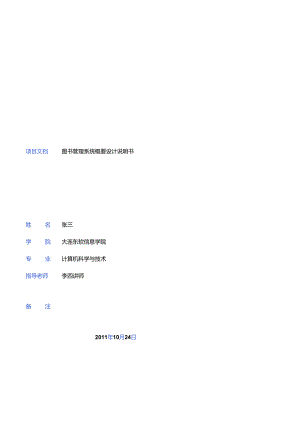

项目文档图书管理系统概要设计说明书姓名张三学院大连东软信息学院专业计算机科学与技术指导老师李四讲师备注2011年10月24日1总体设计1.1 软件体系结构图书管理系统的核心是对图书信息与管理，是以数据为中心的体系结构，依靠数据联通各个部分并使之协调工作。图1给出了图书管理系统对应的体系结构示意图。的维护图1图书管理体系结构示意图1.2 软件功能层次图图书管理系统的功能层次如图2所示。图2图书管理系统的功能层次图1.3 技术路途依据客户的要求，图书管理系统要求运用结构化语言c语占进行系统的开发，实现限制台风格程序的开发。结构化语言的突出特点是认为个程序、组程序或者组系统无非是由一组功能操作来构成的，并进而吸取了结构化分析的“黑盒子”的概念。其最大的好处就是极大的增加了代码的复用实力。它的主要表示方法是一种分层次的结构图。它层次清楚，便于按模块化方式组织程序，易于调试和维护。C语言的表现实力和处理实力极强。它不仅具有丰富的运算符和数据类型，便于实现各类困难的数据结构。它还可以干脆访问内存的物理地址，进行位(bit)一级的操作。由于C语言实现了对硬件的编程操作，因此C语言集高级语言和低级语言的功能于体。既可用于系统软件的开发，也适合于应用软件的开发。2子系统/模块设计依据需求规格说明书中依据系统平安性的须要，增加了用户身份验证的环节。对关联图进行细化和修改，形成如图3所示整理后的数据流图。对应丁图3描述整体软件架构的顶层软件结构图如图4所示，从软件实现的整体布局考虑增加了系统初始化模块，已完成对症系系统运行环境的搭建。图4图书管理系统层软件结构图2.1 读者服务/模块1(名称/编号)图书管理系统中读者服务部分的核心是为读者供应图书的借阅和归还服务。主要是完成读者供应借书证，系统依据借阅规则进行验证，符合借阅条件的则准予借阅：读者携带欲归还图书，在系统检查是否超期后，将归还图书收入库中，否则依据超期规则开出罚款单。对应的数据流图整理后如图5所示。成功信总图5整理后的读者股务数据流图朕对应的软件结构图如图6所示.I_UtaiPii:fm请依据给出的数据流图绘制出对应的软件结构图。图6读者服务模块的软件结构图2.1.1 功能描述(1)借阅模块借阅图书时，先输入读者的借书证号，系统验证借书证的有效性和读者是否可接着借阅图书，无效则提示其缘由，有效则显示读者的基本信息（包括照片），供管理员人工核对。然后输入要借阅的书号，系统查阅并显示图书的基本信息，供管理员人工核对。最终提交借阅恳求，若被系统接受则存储借阅记录，并修改可借阅图书的数量。图书管理员也可以为须要续借的读者办理续借手续。续借的期限是在当前时间基础上向后持续3天。（2）归还模块*妇还图书时，输入读者借书证号和图书号（或丢失标记号），系统验证是否有此借阅记录以及是否超期借阅，无则提示，有则显示读者和图书的基本信息供管理员人工审核。假如有超期借阅或丢失状况，先转入过期罚款或图书丢失处理。然后提交还书恳求，系统接受后删除借阅记录，登记并修改可借阅图书的数量。（3）查询统计图书管理员或读者可以对图书的基本信息进行查询。依据借阅人编码，获得该人员的全部借阅信息。可以获得全部已到期但尚未归还的催还书目信息。用户可以模糊查询，也可以精确查询。可以依据读者、图书、时间、库存等方面的信息进行查询。（4）账户管理模块管理员要为每个读者建立借阅账户，并给读者发放不同类别的借书证（借书证可供应卡号、读者姓名），账户内存储读者的个人信息和借阅记录信息。也可以为丢失办理借书证、挂失处理。持有借书证的读者可以通过管理员（作为读者的代理人与系统交互）借阅、归还图书，不同类别的读者可借阅图书的范围、数量和期限不同，可通过图书馆内查询终端查询图书信息和个人借阅状况，以及续借图书（系统审核符合续借条件）。2.1.2 性能可支持的最大用户数：无限制；可支持的最大并发用户数：无限制：吞吐量：只受到网络带宽的限制，系统本身无限制：响应速度：只受到网络带宽的限制，系统本身无限制。批注P2I：【问题2】请重新整理绘制相应模块的数据流图,并绘制出其对应的软件结构图.|2.1.3模块结构1.(1)借阅模块(2)归还模块(3)查询统计模块(4)账户管理模块1.1.4子模块接口设卅ttftra:f11J三3卜力将对应模块的用户界面原型绘制出来。(1)借阅模块(2)归还模块(3)查询统计模块(4)账户管理模块2.2 文献建设/模块2(1)图书管理(略)(2)图书类别管理(略)(3)出版社管理(略)2.3 系统维护/模块3(1)权限管理(略)(2)数据备份(略)(3)期限设定（略）3数据库设计/批注P4）:【问题4】/请将对应的数据库关系模型和对应的衣结构补充完整.3.1 关系模型图7给出数据之间的关系模型。图7图书管理系统的部分关系模型3.2 表结构下面给出数据库表结构。表1图书信息表字段描述字段名数据类型主健是否可空备注图书编号Book.ISDNChar(B)是否图书名称BookjamcVarChar(50)否作者Bk-authorVarChar(20)否单价Book-priceCUrrenCy(62)否出版口期BOOk_dateDate否出版社Book-publisherVarchar(30)否庠存量BOOk.inventoryint否表2读者信息表字段描述字段名数据类型主健是否可空备注借阅证编号reader-IDChar(IO)是否读者姓名reader-nameVarchar(IO)否邮箱地址reader_EmailVarchar(30)否表3借阅信息表字段描述字段名数据类型主健是否可空备注图书编号Book_lSDNChait13)是否外键借阅证编号readerDChar(IO)是否外键借阅时间1.end-timeDate否借阅标记1.en1.nagNumber(I)否0借出：1归还4数据结构设计批注IP5J：【问题5】请仿照结构体Book给出其他随意3个数据信息的结构体定义.数据结构是系统数据在内存中的组织形式，在图书管理系统中主要采纳结构体的形式!对数据进行表示I。structBook图书信息charISBN50;图书编号chartide(3O;书名charauthor401;作者chardate3O;出版时间CharPUbIiSher40;出版社intprice;价格intinventory;库存；5外部存储结构设计本系统选用文件结构作为数据外部的存储形式，便利C语言的数据存取操作。为了适应日后系统对数据库的支持，在系统设计过程中留有相应的数据库数据提取的接口。系统中运用到的文件结构同数据结构设计中的内容。文件的后缀名为.dal。
