3---油箱、油泵、汽油滤芯.docx

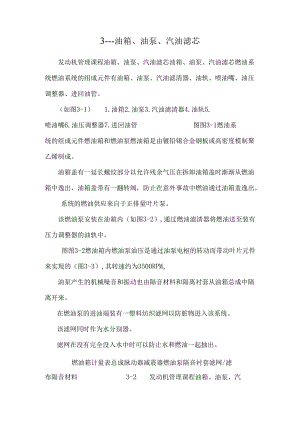

3-油箱、油泵、汽油滤芯发动机管理课程油箱、油泵、汽油滤芯油箱、油泵、汽油滤芯燃油系统燃油系统的组成元件有油箱、油泵、汽油滤清器、油轨、喷油嘴、油压调整器、进回油管。（如图3-1）1.油箱2.油泵3.汽油滤清器4.油轨5.喷油嘴6.油压调整器7.进回油管图图3-1燃油系统的组成元件燃油箱和燃油泵燃油箱是由镀铅锡合金钢板或高密度模制聚乙烯制成。油箱盖有一延长螺纹部分以允许残余气压在拆卸油箱盖时渐渐从燃油箱中逸出，油箱盖带有一翻转阀，防止在意外事故中燃油通过油箱盖逸出。系统的燃油供应来自于正排量叶片泵。该燃油泵安装在油箱内（如图3-2）,通过燃油滤清器将燃油送至装有压力调整器的油轨中。图图3-2燃油箱内燃油泵油压是通过油泵电枢的转动而带动叶片元件来实现的（图3-3）,其转速约为3500RPMo油泵产生的机械噪音和振动也由隔音材料和隔离衬套从油箱总成中隔离开来。在燃油泵的进油端装有一塑料纺织滤网以防脏物进入该系统。该滤网同时作为水分别器。滤网在没有完全没入水中时可以防止水和燃油一起抽出。燃油箱计量表总成脉动器减震器燃油泵隔音衬套滤网/滤布隔音材料3-2发动机管理课程油箱、油泵、汽油滤芯图3,滚子叶片燃油泵元件图图3-3滤网一般不须要修理，假如燃油在此被阻挡则表明燃油箱内有不正常数量的沉淀或水，该滤网应予以更换。燃油泵的减压阀调整燃油泵压力（最大至60-90psi）O泵内的单向阀防止燃油在点火开关处于关闭（OFF）状态时从供油管回流至燃油箱中。出油口减压阀端盖总成单向阀电机总成高压泵模块蒸气分别器总成进油口蒸气出口端盖总成电机总成高压泵总成外壳叶轮壳体进口发动机管理课程油箱、油泵、汽油滤芯组合式油泵组合式燃油供应器是将泵、油位传感器和两个滤网等组装为一体，并安装在燃油箱内（图3-4）。该供应器是油箱底部弹簧式负载可持续吸取燃油并精确传送油位信号的装置。该装置还有储油罐，使罐内燃油保持在肯定油位。该油位足以使油泵在转向操作时能处于浸没状态，降低传到车内的燃油泵噪音。图图3-4组合式油泵1.线束总成（上盖）-燃油泵和传输导线2.插头总成-供油器导线3.油管（3）-上盖-供油管-蒸气排管-回油管4.盖总成-供油器5.管（水纹状）-供油器输出6.支架总成（三个空心支架或导管-燃油泵储油罐）7.定位板-燃油泵储油罐8.插头防脱落卡子（CPA）9.线束总成（盖以下）-燃油泵10线束总成（盖以下）-油位传送器I1.储油罐燃油泵燃油12.传感器总成-油位13.泵总成（喷射泵总成）-燃油泵储油箱14.滤网（外部）-燃油传送器15.垫片（减震器）-燃油传送器16.阀（二级伞状阀）-燃油泵储油罐进口单向阀17.滤网-燃油泵燃油18.隔板（绝缘帽）-燃油泵19.泵总成（滚子叶片）-燃油3-4发动机管理课程油箱、油泵、汽油滤芯即使在满负荷节气门全开的状况下，燃油泵也能供应超过发动机所消耗的燃油，多余的燃油通过分油道压力调整器经回油管返回燃油箱（图3-5）o这种不间断的燃油循环意味着燃油系统总是得到冷却的燃油，防止产生蒸气泡，并且最大限度地防止气阻的发生。图图3-5燃油油路示意图君威、G1.8燃油泵限制因为燃油泵导入大电流，所以不干脆受控于PCM。而采纳PCM限制燃油泵继电器（见图3-6）o供油回油燃油泵继电器限制线束系统中的地线布线线束系统中的地线布线燃油液面燃油箱动力系统限制模块（PCM）继电器17发动机罩下附件接线盒线束系统中的地线布线燃油泵线束系统中的地线布线线束系统中的地线动力系统限制模块燃油液面高度始终通电发动机管理课程油箱、油泵、汽油滤芯图图3-6燃油泵继电器电路当点火开关第一次打开时，PCM（动力系统限制模块）将接通燃油泵继电器。只要发动机在运转或者转动并且PCM（动力系统限制模块）能接收到参考脉冲，燃油泵继电器就始终会保持接通。假如没有参考脉冲，PCM（动力系统限制模块）将在点火开关打开或发动机停机2秒后，关闭燃油泵继电器。3-6发动机管理课程油箱、油泵、汽油滤芯赛欧燃油泵限制燃油泵继电器（见图3-7）位于ECM旁。这个继电器在端子86上接收来自F19保险丝的点火电压。当发动机启动时，ECM将通过端子A12驱动继电器。继电器将把来自F26保险丝的电压供应燃油泵。假如燃油泵限制继电器回路（12号针）发生开路或短路，此时ECM会设定故障码DTCP0230:FUE1.PUMPPRIMARYCIRCUITo图图3-7凯越燃油泵的限制与别克车一样。发动机管理课程油箱、油泵、汽油滤芯燃油滤清器为爱护元件免受燃油中杂质的损坏，燃油系统中设有滤清器，该滤清器可以清除小至10-20微米的颗粒（图3-8）O它位于燃油箱旁边的出油管或发动机部件上。滤清器是可以更换的；其更换应按所建议的期限进行。滤清器的设计有不同类型，其中有些与最新的尼龙燃油管共用的快速管接头。几乎全部的滤清器设计均运用0形密封圈以防止燃油泄漏。图图3-8燃油滤清器供油管在线燃油滤清器回油管滤清器卡箍供油管（来自燃油箱）供油管（至TBI）在线燃油滤清器在线燃油滤清器固定螺栓3-8发动机管理课程油箱、油泵、汽油滤芯授课重点油泵总成各部件的功能油泵的限制线路笔记
