2吊顶工程(轻钢骨架金属罩面板顶棚施工工艺标准)..docx

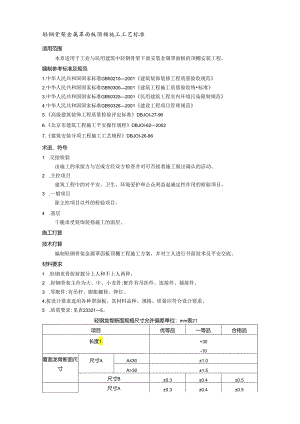

轻钢骨架金属罩面板顶棚施工工艺标准适用范围本章适用于工业与民用建筑中轻钢骨架下面安装金属罩面板的顶棚安装工程。编制参考标准及规范1.中华人民共和国国家标准GB502102001建筑装饰装修工程质量验收规范2.中华人民共和国国家标准GB503002001建筑工程施工质量验收统标准3.中华人民共和国国家标准GB503252001民用建筑工程室内环境污染限制规范4.中华人民共和国国家标准GB503262001建设工程项目管理规范5.高级建筑装饰工程质量检验评定标准DBJOI-27-966.北京市建筑工程施工平安操作规程DBJOl-6220027.建筑安装分项工程施工工艺规程DBJOI-26-96术语、符号1 .交接检验由施工的承接方与完成方经双方检查并对可否接着施工做出确认的活动。2 .主控项目建筑工程中的对平安、卫生、环境爱护和公众利益起确定性作用的检验项目。3 .一般项目除主控项目以外的检验项目。4 .基层干脆承受装饰装修施工的面层。施工打算技术打算编制轻钢骨架金属罩面板顶棚工程施工方案，并对工人进行书面技术及平安交底。材料要求1 .轻钢龙骨按荷载分上人和不上人两种。2 .轻钢骨架主件为大、中、小龙骨;配件有吊挂件、连接件、插接件。3 .零配件:有吊杆、膨胀螺栓、钾钉。4,按设计要求选用各种罩面板，其材料品种、规格、质量应符合设计要求。5 .质量要求:见表233215。轻钢龙骨断面规格尺寸允许偏差单位：mm表21项目优等品一等品合格品长度1.+30-10覆面龙骨断面尺寸尺寸AA30±1.0A>30±1.5尺寸B±0.3±0.4±0.5其它龙骨断面尺寸尺寸A±0.3±0.4±0.5尺寸B<30±1.0>30±1.5轻钢龙骨角度允许偏差表22成形角的最短边尺寸mm优等品一等品合格品10-18±1o15,±1o30,±2o00,>18±1o00,±1o15,±1o30,轻钢龙骨外观、表面质=单位：gm2表23端种优等品一等品合格品不充许无较严峻腐蚀、损坏黑斑、麻点。面积不大于ICm2的黑斑每米长度内不多于5处。项目优等品一等品合格品双面镀锌量12010080铝塑复合板规格尺寸允许偏差表24项目允许偏差值长度(mm)±3宽度(mm)±2厚度(mm)±0.2对角线差(mm)5边沿不直度(mm)1翘曲度(mm)5铝塑复合板外观质量表25缺陷名称缺陷规定允许范围优等品合格品水纹不允许不明显鼓泡10mm不允许不超过1个/m2疵点3mm不超过3个r2不超过10个/m2划伤总长度不允许1OOmmZm2擦伤总面积不允许300mmm2划伤、擦伤总处数不允许4处色差色差不明显；若用仪器检测，4E2序号机械、设备名称规格型号定额功率或容量数量性能工种备注1电圆锯2008B1.4kw1良好木工按8-10人/班组计算2角磨机9523NB0.54kw1良好木工按8-10人/班组计算3电锤TE-150.65kw2良好木工按810人/班组计算4电动自动螺丝钻FD-788HV0.5kw3良好木工按8-10人/班组计算5手电钻JIZ-ZD-10A0.43kw1良好木工按8-10人/班组计算6射钉枪SDT-A3014良好木工按8-10人/班组计算7电焊机BX61200.28kw1良好木工按8-10人/班组计算8砂轮切割机JIG-SDG-3501.25kw1良好木.按8-10人/班组计算9拉柳枪2良好木工按8-10人/班组计算10铝合金靠尺2m3良好木工按810人/班组计算11水平尺600mm4良好木工按8-10人/班组计算12扳手活动扳手或六角扳手8良好木工按8-10人/班组计算13铅丝.4.8100m良好木工按8-10人/班组计算14粉线包1良好木工按8-10人/班组计算15墨斗1良好木工按8-10人/班组计算16小白线100m良好木工按8-10人/班组计算17开刀10良好木工按8-10人/班组计算18卷尺5m8良好木工按8-10人/班组计算19方尺300mm4良好木工按8-10人/班组计算20线锤0.5kg4良好木工按810人/班组计算21托线板2mm2良好木工按8-10人/班组计算22胶钳3良好木工按810人/班组计算每班组主要机具配备一览表表.3主要机具（表3）1 .电动机具:电锯、无齿锯、射钉枪、手电钻、冲击电锤、电焊机。2 .手动工具:拉斜枪、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。作业条件1 .吊顶工程在施工前应熟识施工图纸及设计说明。2 .吊顶工程在施工前应熟识现场。1）施工前按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接校验。2）对吊顶内的管道、设备的安装及水管试压进行验收。3）检查材料进场验收记录和复验报告、技术交底记录。4）关键质量要点材料的关键要求金属板面层涂饰必需色泽一样，表面平整，几何尺寸误差在允许范围内，宜负误差。技术关键要求弹线必需精确，经复验后方可迸行下道工序。金属板加T尺寸必需精确，安装时拉通线。质量关键要求1 .吊顶龙骨必需坚固、平整:利用吊杆或吊筋螺栓调整拱度。安装龙骨时应严格按放线的水平标准线和规方线组装周边骨架。受力节点应装订严密、坚固、保证龙骨的整体刚度。龙骨的尺寸应符合设计要求，纵横拱度匀称，相互适应。吊顶龙骨严禁有硬弯，如有必需调直再进行固定。2 .吊顶面层必需平整:施工前应弹线，中间按平线起拱。长龙骨的接长应采纳对接，相邻龙骨接头要错开，避开主龙骨向边倾斜。龙骨安装完毕，应经检查合格后再安装饰面板。吊件必需安装坚固，严禁松动变形。龙骨分格的几何尺寸必需符合设计要求和饰面板块的模数。饰面板的品种、规格符合设计要求，外观质量必需符合材料技术标准的规格。旋紧装饰板的螺丝时，避开板的两端紧中间松，表面出现凹形，板块调平规方后方可组装，不妥处应经调整再进行固定。边角处的固定点要精确，安装要密合。3 .接缝应平直:板块装饰前应严格限制其角度和周边的规整性，尺寸要一样。安装时应拉通线找直，并按拼缝中心线，排放饰面板，排列必需保持整齐。安装时应沿中心线和边线进行,并保持接缝匀称一样。压条应沿装订线钉装，并应平顺光滑，线条整齐，接缝密合。职业健康平安关键要求1 .在运用电动工具时，用电应符合施工现场临时用电平安技术规范JGJ46-882 .在高空作业时，脚手架搭设应符合北京市建筑工程施工平安操作规程DBJOl672002。3 .施工过程中防止粉尘污染应实行相应的防护措施。4 .电、气焊的特别工种，应留意对施工人员健康劳动爱护设备配备齐全。环境关键要求1 .在施工过程中应符合民用建筑工程室内环境污染限制规范GB50325-2001<,2 .在施工过程中应防止噪声污染，在施工场界噪声敏感区域宜选择运用低噪声的设备，也可以实行其他降低噪声的措施。施工工艺工艺流程顶棚标高弹水平线一划龙骨分档线一安装水电管线一固定吊挂杆件一安装主龙骨一安装次龙骨一安装罩面板一安装压条操作工艺1 .弹线用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，+间也应适当抄几个点），弹出水准线（水准线距地面一般为500mm）,从水准线量至吊顶设计高度加上金属板的厚度和折边的高度，用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为100Omm,遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。2 .固定吊挂杆件采纳膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于100omm,可以采纳6的吊杆，假如大于100omm,应采纳啖的吊杆，还应设置反向支撑。吊杆可以采纳冷拔钢筋和盘圆筋，但采纳盘圆钢筋应采纳机械将其拉直。上人的吊顶，吊杆长度等于100omm,可以采纳8的吊杆，假如大于100Omm,应采纳QlO的吊杆，并设置反向支撑。吊杆的一端同1.30X30X3角码焊接（角码的孔径应依据吊杆和膨胀螺栓的直径确定），另一端可以用攻丝套出大于100mm的丝杆，也可以买成品丝杆焊接。制作好的吊杆应做防锈处理。制作好的吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。3 .龙骨安装1）安装边龙骨边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把1.形镀锌轻钢条用自攻螺丝固定在预埋木砖上，如为混凝土墙（柱）上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。如罩面板是固定的单铝板或铝塑板可以用密封胶干脆收边，也可以加阴角进行修饰。2）安装主龙骨主龙骨应吊挂在吊杆上。主龙骨间距90（MOoomm主龙骨分不上人UC38小龙骨，上人UC60大龙骨二种。主龙骨一般宜平行房间长向安装，同时应起拱，起拱高度为房间跨度的1/20001/300。主龙骨的悬臂段不应大于30OmrT1,否则应增加吊杆。主龙骨的接长应实行对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。如罩面板是固定的单铝板或铝塑板，也可以用型钢或方铝管做主龙骨，与吊杆干脆焊接或螺栓（钾接）连接。吊顶如设检修走道，应另设附加吊挂系统，用IOmm的吊杆与长度为120Omm的1.45X5角钢横担用螺栓连接，横担间距为1800200Om皿，在横担上铺设走道，可以用6号槽钢两根间距60Omm,之间用IOmm的钢筋焊接钢筋的间距为100,将槽钢与横担角钢焊接坚固，在走道的一侧设有栏杆;高度为90Ornm可以用1.50X4的角钢做立柱，焊接在走道槽钢上，之间用30X4的扁钢连接。3）安装次龙骨次龙骨间距依据设计要求施工。可以用型钢或方铝管做主龙骨,与吊杆干脆焊接或螺栓连接，条形或方形的金属罩面板的次龙骨，应运用专用次龙骨，与主龙骨干脆连接。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在r.形边龙骨的水平翼缘上。在通风、水电等洞口四周应设附加龙骨，附加龙骨的连接用拉钾钉钾固。4 .罩面板安装吊挂顶棚罩面板常用的板材有条形金属扣板，规格一般为100mm、150mm>20Omm等;还有设计要求的各种特定异形的条形金属扣板。方形金属扣板，规格一般为30OmrnX300mm、60OmmX60Omnl等吸声和不吸声的方形金属扣板;还有面板是固定的单铝板或铝塑板。1）铝塑板安装铝塑板采
