多路数据采集实验.docx

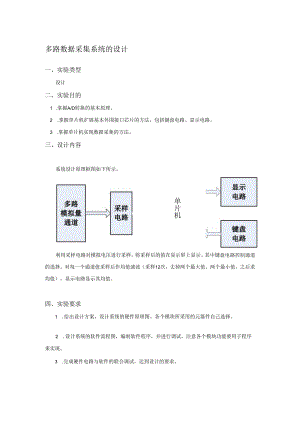

多路数据采集系统的设计一、实验类型设计二、实验目的1 .掌握A/D转换的基本原理。2 .掌握单片机扩展基本外围接口芯片的方法，包括键盘电路、显示电路。3 .掌握单片机实现数据采集的方法。三、设计内容系统设计原理框图如下所示。单片机利用采样电路对模拟电压进行采样，将采样后的值在显示屏上显示。其中键盘电路控制通道的选择。对每一个通道值采样后作均值滤波（采样12次，去掉两个最大值、两个最小值，之后求均值），显示电路显示其均值。四、实验要求1 .给出设计方案，设计系统的硬件原理图。各个模块所采用的元器件自己选择。2 .设计系统的软件流程图，编制软件程序，并进行调试，注意各个模块功能要用子程序来实现。3 .完成硬件电路与软件的联合调试，达到设计的要求。五、实验报告要求1.画出系统的原理框图，并给出系统正确的硬件原理图。2 .给出完成系统功能的程序，并进行相应的注释。3 .记录实验结果，并分析结果的正误。4 .完成思考题。六、思考题1.试分析系统产生误差的来源？2 .分析系统设计不完善之处。3 .试说明数据采集系统可以应用在什么场合？
